Slimdrive SL NT-FR * Sistema de portas de correr lineares automático para saídas de emergência com reduzida altura de construção e linha de design clara
- Função de saída de emergência com execução de automatismo redundante
- Automatismo de corrente contínua, muito silencioso e de pouco desgaste com apenas 7 cm de altura
- Conectável e integrável na automação de edifícios através de padrão aberto (BACnet)
- Deteção de erros e registo automáticos
- Entradas e saídas livremente parametrizáveis para diferentes funções
- Bateria integrada para abertura de emergência, em caso de falhas relevantes para a segurança como, por exemplo, falha de rede
- O rodízio com auto limpeza reduz o custo de manutenção
- Estão opcionalmente disponíveis diferentes bloqueios mecânicos e elétricos
Áreas de aplicação
- Sistema de porta de correr de uma e de duas folhas em saídas de emergência
- Portas interiores e portas exteriores de passagem frequente
- Fachadas com construções envidraçadas sem mástique estreitas
- Fachadas de vidro que cumprem os mais rigorosos requisitos em termos de design
- Possibilidade de amplitudes de abertura de 700 a 3 000 mm
- Pesos das folhas das portas até 125 kg por folha
- Os sistemas perfilados adequados são o sistema de perfilaria fina com vidro ISO e mono, o sistema todo em vidro (GGS) e o caixilho no local e as folhas de madeira
Situações de montagem em objetos de referência e vídeos

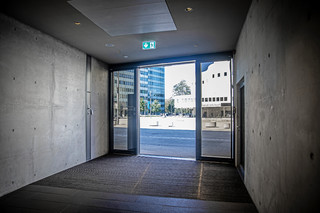

Automatismo da porta de correr automática Slimdrive SL NT-FR, montado na Grosspeter Tower Basel
Sistema de porta de correr linear automático para saídas de emergência de baixa altura e de linha de design clara. © Lorenz Frey / GEZE GmbH
Slimdrive SL NT-FR

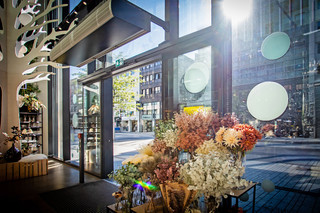

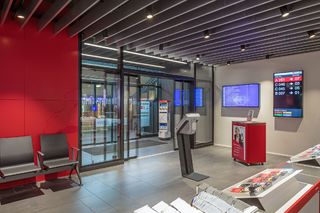

As entradas para lojas e escritórios foram projetadas para serem visualmente atraentes com o sofisticado automatismo da porta de correr. Integra-se perfeitamente nos elementos de fachada envidraçada sem mástique da espetacular fachada do Kö-Bogen II em Düsseldorf. © Jürgen Biniasch / GEZE GmbH
Slimdrive SL NT-FR
As entradas para lojas e escritórios foram projetadas para serem visualmente atraentes com o sofisticado automatismo da porta de correr. Integra-se perfeitamente nos elementos de fachada envidraçada sem mástique da espetacular fachada do Kö-Bogen II em Düsseldorf. © Jürgen Biniasch / GEZE GmbH
Slimdrive SL NT-FR
As entradas para lojas e escritórios foram projetadas para serem visualmente atraentes com o sofisticado automatismo da porta de correr. Integra-se perfeitamente nos elementos de fachada envidraçada sem mástique da espetacular fachada do Kö-Bogen II em Düsseldorf. © Jürgen Biniasch / GEZE GmbH

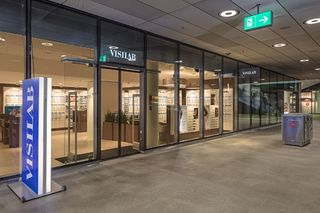

Instalação do motor da porta de correr automático Slimdrive SL NT-FR na estação de caminhos de ferro Zurique Oerlikon
Sistema de porta de correr linear automático para saídas de emergência de baixa altura e de linha de design clara © Lorenz Frey / GEZE GmbH
Instalação do motor da porta de correr automático Slimdrive SL NT-FR na estação de caminhos de ferro Zurique Oerlikon
Sistema de porta de correr linear automático para saídas de emergência de baixa altura e de linha de design clara © Lorenz Frey / GEZE GmbH

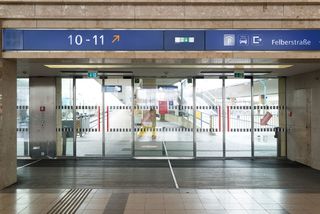

Instalação do motor da porta de correr automático SlimdriveSL-FR na estação de caminhos de ferro ocidental de Viena
Sistema de porta de correr linear automático para saídas de emergência de baixa altura e de linha de design clara © Sigrid Rauchdobler / GEZE GmbH

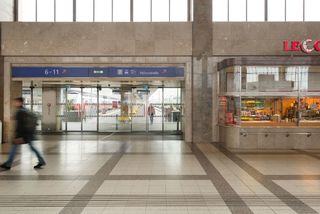

Motor da porta de correr automática Slimdrive SL-FR na Estação Oeste de Viena
O Slimdrive SL-FR permite aos visitantes uma entrada sem barreiras e confortável na Westbahnhof, em Viena © Sigrid Rauchdobler / GEZE GmbH
Instalação do motor da porta de correr automático SlimdriveSL-FR na estação de caminhos de ferro ocidental de Viena
Sistema de porta de correr linear automático com baixa altura e linha de design clara © Sigrid Rauchdobler / GEZE GmbH
Instalação do motor da porta de correr automático Slimdrive SL NT-FR na estação de caminhos de ferro Zurique Oerlikon
Sistema de porta de correr linear automático para saídas de emergência de baixa altura e de linha de design clara © Lorenz Frey / GEZE GmbH

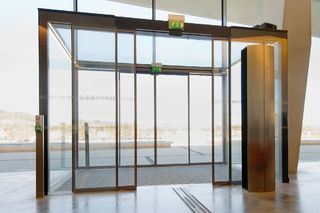

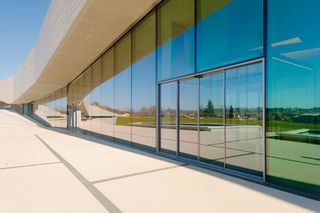

Motor da porta de correr automática Slimdrive SL NT-FR Grotte de Lascaux Montignac
Fachada de vidro com sistema de porta de correr linear automático para saídas de emergência na Gruta de Lascaux © Jean-Luc Kokel / GEZE GmbH
Instalação do motor da porta de correr automático Slimdrive SL NT-FR como corta-vento na Gruta de Lascaux
Ideal para sistemas de porta de correr uma e de duas folhas em saídas de emergência, este produto é perfeitamente adequado para interiores e portas exteriores com frequência de acesso elevada. © Jean-Luc Kokel / GEZE GmbH
Soluções de portas giratórias - Slimdrive SL-FR, TSA 160 NT F-IS, RSZ 5 e GC 334
Dois requisitos, duas soluções e um design na Casa da Igreja Católica, Estugarda © Dirk Wilhelmy / GEZE GmbH

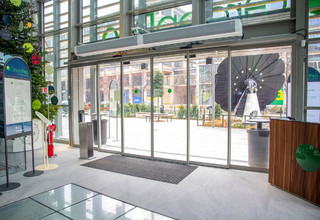

Centro Comercial Green Pea Turim
Sistemas de portas inteligentes como o Slimdrive SLT-FR reduzem o consumo de calor de um edifício. © GEZE GmbH
Especificações do produto
| Slimdrive SL NT-FR | |
| Para sistemas de portas de 1 folha | Sim |
| Para sistemas de portas de 2 folhas | Sim |
| Vidro ISO com perfilaria fina | Sim |
| Vidro MONO com perfilaria fina | Sim |
| Sistema todo em vidro (GGS) | Sim |
| Folha de madeira (fornecida por parte do cliente) | Sim |
| Altura | 70 mm |
| Profundidade | 190 mm |
| Peso da folha (máx.) 1 folha | 125 kg |
| Peso da folha (máx.) 2 folhas | 125 kg |
| Amplitude de abertura, 1 folha | 700 mm - 3000 mm |
| Amplitude de abertura, 2 folhas | 900 mm - 3000 mm |
| Temperatura de serviço | -15 - 50 °C |
| Tipo e grau de proteçao | IP20 |
| Separação da rede elétrica | Interruptor geral no automatismo |
| Conformidade com as normas | M-AutSchR. DIN 18650. DIN EN ISO 13849: Nível de desempenho D. EN 16005 |
Transferências

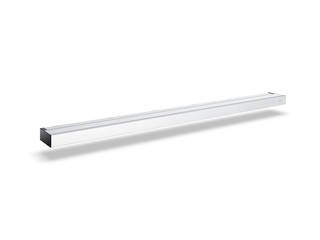

Ilustrações do produto

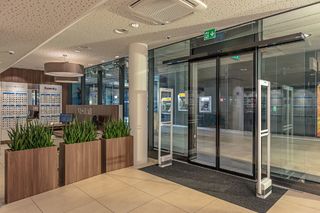

Situação de montagem
Ficha de dados de produto
Manual do utilizador
Instruções de montagem
Esquema de ligações
Folha suplementar
Declaração de conformidade
Análise de segurança
Declaração ambiental

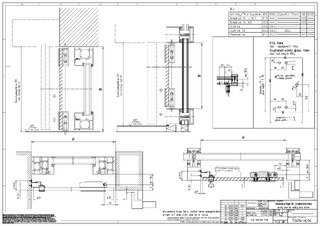

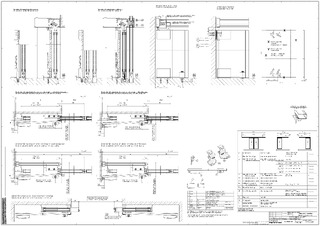

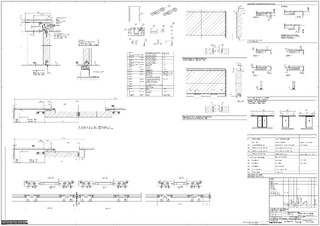

Desenho de montagem
Erros/Medidas
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
