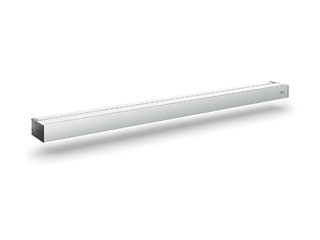

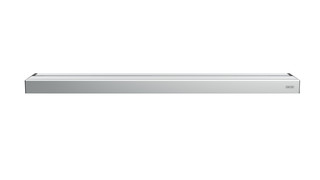

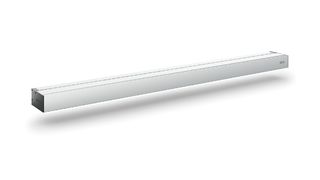

ECdrive T2-FR * Sistema de portas de correr lineares automático em saídas de emergência para portas com peso de folha até 140 kg
- Design elegante com apenas 100 mm de altura da cobertura para maior liberdade criativa
- Com rodízio duplo e GCprofile Therm, permitido até peso de folha de 140 kg
- Montagem eficiente através de calhas pré-furadas e orifícios alongados
- Está disponível uma guia inferior contínua para o escoamento controlado de água da chuva
- Passagens de cabos integrados facilitam a colocação dos cabos
- Conectável e integrável na automação de edifícios através de padrão aberto (BACnet)
- Deteção de erros e registo automáticos
- Entradas e saídas livremente parametrizáveis para diferentes funções
- Bateria integrada para abertura de emergência em caso de falha de rede
- O rodízio com auto limpeza reduz o custo de manutenção
- Estão opcionalmente disponíveis diferentes bloqueios mecânicos e elétricos
- Interface de assistência para uma manutenção simples
O design elegante do novo ECdrive T2-FR garante novas possibilidades criativas, e com uma excelente relação de preço-desempenho. Em combinação com o sistema perfilado GCprofile Therm, a eficiência energética é adicionalmente melhorada.
Áreas de aplicação
- Sistema de porta de correr de uma e de duas folhas em saídas de emergência
- Portas interiores e portas exteriores de passagem frequente
- Solução completa para áreas de entrada com GCprofile Therm e claraboia
- Quando existem requisitos mais exigentes em termos de estanqueidade ou eficiência energética
- Possibilidade de amplitudes de abertura de 700 a 3 000 mm
- Pesos de folha de porta até 140 kg por folha
- Os sistemas perfilados adequados são sistemas de perfilaria fina com vidro ISO e mono, GCprofile Therm, perfil de aperto ESG, caixilhos e folhas de madeira no local
Situações de montagem em objetos de referência e vídeos
ECdrive Sistema de porta de correr
O desenvolvimento da solução da porta de correr oferece comprovada oferece novas vantagens, especialmente para portas muito grandes e largas. © GEZE GmbH

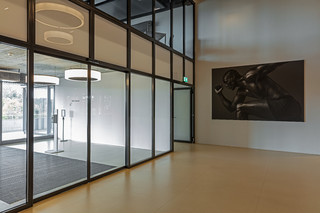

ECdrive T2 FR no centro de atletismo OYM
O ECdrive T2-FR da GEZE garante a proteção da saída de emergência na área de entrada muito frequentada. © Lorenz Frey / GEZE GmbH

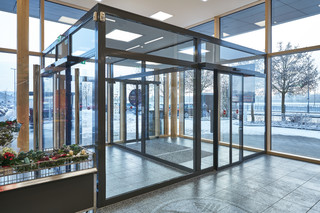

Motor da porta de correr automática ECdrive T2-FR, instalado no Aldi Süd - filial em Mühldorf
Sistema de porta de correr linear automático em saídas de emergência © Robert Sprang / GEZE GmbH

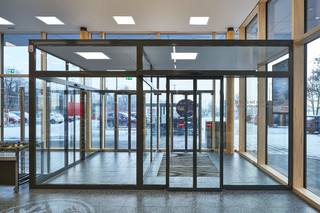

Motor da porta de correr automática ECdrive T2-FR, instalado no Aldi Süd - filial em Mühldorf
Sistema de porta de correr linear automático em saídas de emergência © Robert Sprang / GEZE GmbH

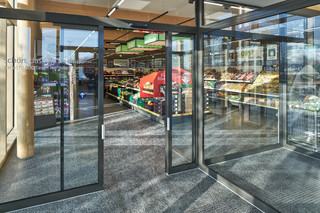

Motor da porta de correr automática ECdrive T2-FR, instalado no Aldi Süd - filial em Mühldorf
Sistema de portas de correr linear automático em saídas de emergência com ativação e proteção GC 339, GC 363 R e GC 363 SF. © Robert Sprang / GEZE GmbH

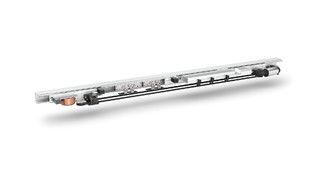

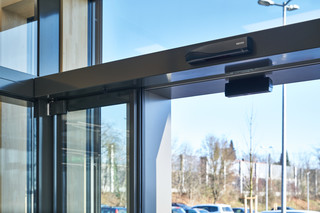

Automatismo da porta de correr ECdrive T2-FR
Sistema de porta de correr linear automático em saídas de emergência © Robert Sprang / GEZE GmbH
Especificações do produto
| ECdrive T2-FR | |
| Para sistemas de portas de 1 folha | Sim |
| Para sistemas de portas de 2 folhas | Sim |
| Vidro ISO com perfilaria fina | Sim |
| Vidro MONO com perfilaria fina | Sim |
| Perfil de aperto ESG | Sim |
| Folha do caixilho (no local) | Sim |
| Altura | 100 mm |
| Profundidade | 190 mm |
| Peso da folha (máx.) 1 folha | 120 kg |
| Peso da folha (máx.) de 1 folha com GCprofile Therm e carro duplo | 140 kg |
| Peso da folha (máx.) 2 folhas | 120 kg |
| Peso da folha (máx.) de 2 folhas com GCprofile Therm e carro duplo | 140 kg |
| Amplitude de abertura, 1 folha | 700 mm - 3000 mm |
| Amplitude de abertura, 1 folha com GCprofile Therm | 1500 mm |
| Amplitude de abertura, 2 folhas | 900 mm - 3000 mm |
| Amplitude de abertura, 2 folhas com GCprofile Therm | 3000 mm |
| Temperatura de serviço | -15 - 50 °C |
| Tipo e grau de proteçao | IP20 |
| Separação da rede elétrica | Interruptor geral no automatismo |
| Conformidade com as normas | M-AutSchR. DIN 18650. DIN EN ISO 13849: Nível de desempenho D. EN 16005 |
Transferências
Ilustrações do produto
Situação de montagem
Ficha de dados de produto
Instruções de montagem
Esquema de ligações
Folha suplementar
Declaração de conformidade
Análise de segurança
Declaração ambiental

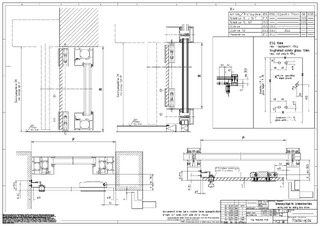

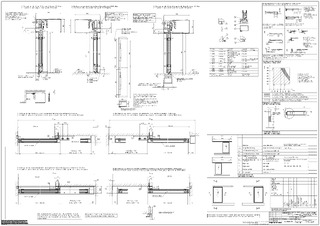

Desenho de montagem
