Calha deslizante, de 2 folha

TS 5000 L-ISM VPK * Sistema de mola de calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho

Contacto de fecho da porta TS 5000 L-ISM VPK Sistema de contacto de fecho superior da porta com calha deslizante no lado contrário da dobradiça para portas de duas folhas com função antipânico, regulação da sequência de fecho e batente hidráulico.
  • Embalagem completa com duas molas de porta TS 5000 L e TS 5000 L-IS com calha deslizante ISM
  • Força de fecho progressivamente ajustável de EN2-6
  • Para utilização em portas que abrem para a direita e para a esquerda sem conversão
  • Função antipânico total em ambas as folhas da porta até medida x 110 mm
  • A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
  • Batente hidráulico, que acelera a porta pouco antes do sistema fechado
Mostrar mais
  • A velocidade de fecho pode ser adaptada individualmente
  • Amortecimento da abertura integrado, trava portas abertas subitamente
  • Indicação ótica da força de fecho para controlar facilmente o ajuste
  • Todas as funções ajustáveis pela frente
Contacte-nos

TS 5000 L-ISM VPK

Áreas de aplicação

  • Portas de proteção contra fogo e fumaça
  • Portas de encosto de duas folhas com função antipânico
  • Permite a divisão simétrica e assimétrica da porta
  • Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha para portas até 180 kg
  • Montagem da folha da porta no lado contrário da dobradiça

Situações de montagem em objetos de referência e vídeos

TS 5000 L-ISM VPK Vista exterior TS 5000 L-ISM VPK em porta de duas folhas.

TS 5000 L-ISM VPK

Vista exterior TS 5000 L-ISM VPK em porta de duas folhas. © Lorenz Frey / GEZE GmbH

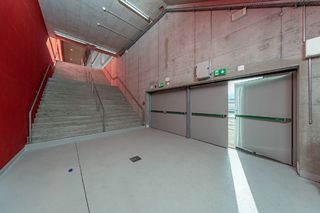

saída de emergência Tissot Arena Biel com RWA K 600 Escada e saída de emergência da Tissot Arena Biel com motor batente RWA K 600 na porta de duas folhas com regulação da sequência de fecho.

saída de emergência Tissot Arena Biel com RWA K 600

Escada e saída de emergência da Tissot Arena Biel com motor batente RWA K 600 na porta de duas folhas com regulação da sequência de fecho. © Lorenz Frey / GEZE GmbH

TS 5000 L-ISM VPK Installation situation TS 5000 L-ISM VPK in the Tissot arena, Biel.

TS 5000 L-ISM VPK

Installation situation TS 5000 L-ISM VPK in the Tissot arena, Biel. © Lorenz Frey / GEZE GmbH

Especificações do produto

TS 5000 L-ISM VPK
Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm 1100 mm
Largura da folha (máx.) 1400 mm
Tipo de montagem Montagem da folha da porta no lado contrário da dobradiça
Ângulo de abertura (máx.) 130 °
Distância mínima da dobradiça 1300 mm
Largura mínima da folha passiva 380 mm
Adequação portas corta-fogo Sim
Força de fecho regulável Sim, progressiva
Velocidade de fecho regulável Sim
Batente final regulável Sim, através da válvula
Amortecimento de abertura integrado Sim, hidraulicamente ajustável
Posição do ajuste da força de fecho Frente
Indicação ótica da força de fecho Sim
Regulação de sequência de fecho integrada Sim

Transferências

Variantes & Material de fixação

Contacto de fecho da porta TS 5000 L-ISM VPK
Peças

Calha deslizante ISM BG VPK TS 5000 completa CB flex

Sistema de mola de calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho

Detalhes do produto
TS 5000 L-IS NO contact
Peças

Corpo de fecho TS 5000 L-IS

Corpo base para contacto de fecho superior da porta com calha deslizante EN 2-6 com regulação da sequência de fecho

Detalhes do produto

* Aviso sobre os produtos expostos

Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
