Calha deslizante, de 2 folha

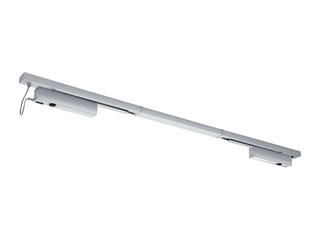

TS 5000 L-E-ISM VPK * Sistema de mola de calha deslizante no lado contrário da dobradiça para portas de duas folhas com função antipânico até 2.800 mm de distância da dobradiça com defletor arrastador CB flex da GEZE, regulação de sequência de fecho integrada e imobilização elétrica.
- Embalagem completa com dois contatos de fecho da porta TS 5000 L e TS 5000 L-IS com calha deslizante E-ISM
- Força de fecho progressivamente ajustável de EN2-6
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- Imobilização elétrica na calha deslizante com área de imobilização a partir de 80°
- Imobilização elétrica na calha deslizante com área de imobilização 80°-130°
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto de duas folhas com função antipânico
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha
- Montagem da folha da porta no lado contrário da dobradiça
- Sistemas de imobilização com imobilizador integrado
Especificações do produto
| TS 5000 L-E-ISM VPK | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
| Largura da folha (máx.) | 1400 mm |
| Tipo de montagem | Montagem da folha da porta no lado contrário da dobradiça |
| Ângulo de abertura (máx.) | 130 ° |
| Tensão de entrada | 24 V DC |
| Distância mínima da dobradiça | 1360 mm |
| Largura mínima da folha passiva | 380 mm |
| Adequação portas corta-fogo | Sim |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Imobilização | Elétrico |
| Imobilização na folha principal/passiva | Sim / Sim |
| Área de imobilização | 80 ° |
| Regulação de sequência de fecho integrada | Sim |
Transferências
Contacto de fecho da porta TS 5000 L-ISM VPK
