TS 5000 L-ISM

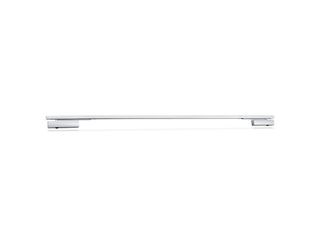

TS 5000 L-ISM ECline * Mola de porta de calha deslizante para portas de duas folhas que abrem facilmente, sem barreiras, até uma largura de folha de 1.250 mm conforme DIN 18040 com regulação de sequência de fecho integrada
- Sistema composto por duas molas de porta TS 5000 ECline e calha deslizante BG
- Sem barreiras conforme DIN 18040 até EN4 (1250 mm de largura da folha)
- Força de fecho progressivamente ajustável de EN3-5
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente e sem esforço adicional de montagem em relação aos sistemas padrão
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto esquerdas e direitas de duas folhas
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.500 mm de distância da dobradiça e 1.250 mm de largura de folha
- Distância mínima da dobradiça de 1.300 mm, largura mínima da folha passiva 400 mm
- Montagem da folha da porta no lado contrário da dobradiça
- Acessos sem barreiras conforme DIN 18040 até EN5
Especificações do produto
| TS 5000 L-ISM ECline | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1250 mm |
| Largura da folha (máx.) | 1250 mm |

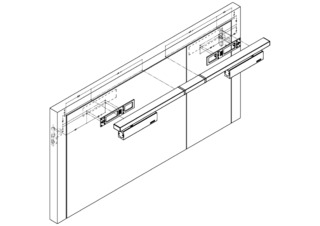

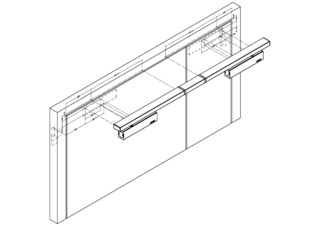

| Tipo de montagem | Montagem da folha da porta no lado contrário da dobradiça |
| Ângulo de abertura (máx.) | 130 ° |
| Distância mínima da dobradiça | 1360 mm |
| Largura mínima da folha passiva | 380 mm |
| Adequação portas corta-fogo | Sim |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Imobilização | Opcional |
| Regulação de sequência de fecho integrada | Sim |
Transferências
Contacto de fecho superior da porta com calha deslizante TS 5000 ISM
LABELLING OBLIGATION: © GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
