TS 5000 ISM

TS 5000 L-ISM * Sistema de mola de calha deslizante no lado contrário da dobradiça para portas de duas folhas até 2.800 mm de distância da dobradiça com regulação de sequência de fecho integrada

Contacto de fecho superior da porta com calha deslizante TS 5000 ISM Contacto de fecho da porta para portas de duas folhas com regulação da sequência de fecho e amortecimento da abertura integrado, o que faz abrandar as portas fechadas com demasiada força.
  • Sistema composto por duas molas de porta TS 5000 e calha deslizante ISM para o lado contrário da dobradiça
  • Força de fecho progressivamente ajustável de EN2-6
  • Para utilização em portas que abrem para a direita e para a esquerda sem conversão
  • A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
  • Batente hidráulico, que acelera a porta pouco antes do sistema fechado
  • A velocidade de fecho pode ser adaptada individualmente
Mostrar mais
  • Amortecimento da abertura integrado, trava portas abertas subitamente
  • Indicação ótica da força de fecho para controlar facilmente o ajuste
  • Todas as funções ajustáveis pela frente
Contacte-nos

TS 5000 L-ISM

Áreas de aplicação

  • Portas de proteção contra fogo e fumaça
  • Portas de encosto de duas folhas
  • Permite a divisão simétrica e assimétrica da porta
  • Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha
  • Distância mínima da dobradiça de 1.360 mm, largura mínima da folha passiva 380 mm
  • Função antipânico disponível na folha principal
  • Montagem da folha da porta no lado contrário da dobradiça

Situações de montagem em objetos de referência e vídeos

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Rheinlandhaus, em Colónia. Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho.

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Rheinlandhaus, em Colónia.

Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho. © Lothar Wels / GEZE GmbH

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado no City Point em Fürstenfeldbruck. Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho.

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado no City Point em Fürstenfeldbruck.

Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho. © Robert Sprang / GEZE GmbH

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Häussler Global Office GmbH, em Estugarda. Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho.

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Häussler Global Office GmbH, em Estugarda.

Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho. © Dirk Wilhelmy / GEZE GmbH

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Unilever em Hamburgo. Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho.

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Unilever em Hamburgo.

Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho. © Jochen Stüber / GEZE GmbH

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na BMW Welt em Munique. Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho.

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na BMW Welt em Munique.

Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho. © Robert Sprang / GEZE GmbH

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado no Dorniermuseum em Friedrichshafen. Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho.

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado no Dorniermuseum em Friedrichshafen.

Sistema de contacto de fecho superior da porta com calha deslizante, lado contrário da dobradiça para portas de duas folhas com função antipânico e regulação da sequência de fecho. © Dirk Wilhelmy / GEZE GmbH

Especificações do produto

TS 5000 L-ISM
Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm 1100 mm
Largura da folha (máx.) 1400 mm
Tipo de montagem Montagem da folha da porta no lado contrário da dobradiça
Ângulo de abertura (máx.) 130 °
Distância mínima da dobradiça 1360 mm
Largura mínima da folha passiva 380 mm
Adequação portas corta-fogo Sim
Força de fecho regulável Sim, progressiva
Velocidade de fecho regulável Sim
Batente final regulável Sim, através da válvula
Amortecimento de abertura integrado Sim, hidraulicamente ajustável
Posição do ajuste da força de fecho Frente
Indicação ótica da força de fecho Sim
Imobilização Opcional
Regulação de sequência de fecho integrada Sim

Transferências

Contacto de fecho superior da porta com calha deslizante TS 5000 ISM

LABELLING OBLIGATION:  © GEZE GmbH

Ilustrações do produto (51693)

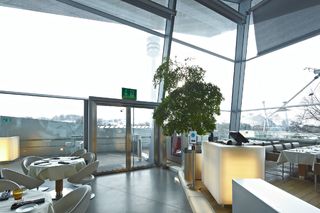

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na BMW Welt em Munique.

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situação de montagem (45479)
Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Häussler Global Office GmbH, em Estugarda.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situação de montagem (48638)
Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Rheinlandhaus, em Colónia.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situação de montagem (50267)
Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado na Unilever em Hamburgo.

LABELLING OBLIGATION:  © Jochen Stüber / GEZE GmbH

Situação de montagem (46262)
Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado no City Point em Fürstenfeldbruck.

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situação de montagem (49749)

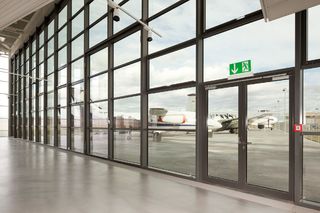

Contacto de fecho superior da porta com calha deslizante TS 5000 L-ISM, instalado no Dorniermuseum em Friedrichshafen.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situação de montagem (45083)

Variantes & Material de fixação

Calha deslizante com regulação da sequência integrada de fecho TS 5000 excesso
Peças

Calha deslizante de regulação da sequência integrada de fecho BG TS 5000

Com regulação da sequência de fecho e alavancas

Detalhes do produto
GEZE TS 5000 Corpo de fecho
Peças

Corpo de fecho TS 5000 L

Para mola de calha deslizante EN 2-6 no lado contrário da dobradiça

Detalhes do produto

* Aviso sobre os produtos expostos

Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
