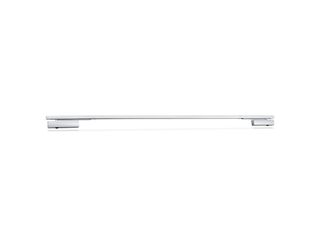

TS 5000 ISM * Sistema de mola de calha deslizante para portas de duas folhas com regulação de sequência de fecho
- Sistema composto por duas molas de porta TS 5000 e calha deslizante ISM
- Força de fecho progressivamente ajustável de EN2-6
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto de duas folhas
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha, excesso até 3.200 mm
- Distância mínima da dobradiça de 1.300 mm, largura mínima da folha passiva 400 mm

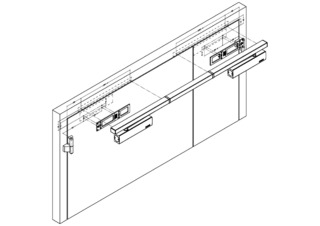

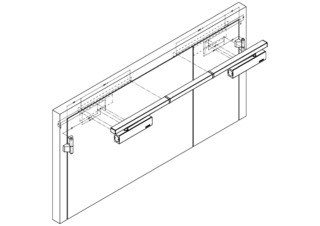

- Montagem da folha da porta lado da dobradiça
Situações de montagem em objetos de referência e vídeos

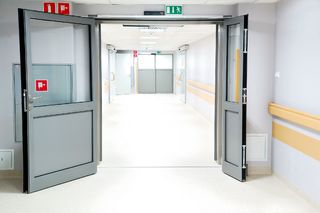

Contacto de fecho da porta TS 5000 und 3000 ISM no Instituto Militar de Medicina
Contacto de fecho da porta TS 5000 Este contacto de fecho da porta para portas de uma folha representa linhas claras. Está aprovado para instalação em portas de proteção contra fogo e fumaça e para instalação do 3000 ISM no Instituto Militar de Medicina de Varsóvia, na Polónia. © Łukasz Janicki / GEZE GmbH

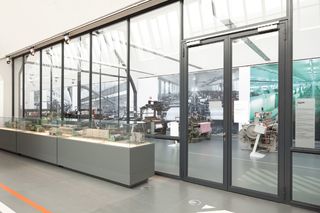

Contacto de fecho superior da porta com calha deslizante TS 5000 ISM, montada no Museu Têxtil e Industrial em Augsburg.
Contacto de fecho da porta para portas de duas folhas com regulação da sequência de fecho e amortecimento da abertura integrado, o que faz abrandar as portas fechadas com demasiada força. © Dirk Wilhelmy / GEZE GmbH

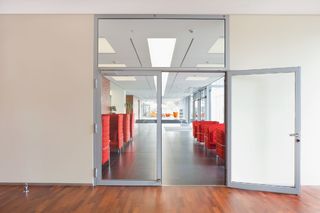

Contacto de fecho superior da porta com calha deslizante TS 5000 ISM, instalado na Rheinlandhaus, em Colónia.
Contacto de fecho da porta para portas de duas folhas com regulação da sequência de fecho e amortecimento da abertura integrado, o que faz abrandar as portas fechadas com demasiada força. © Lothar Wels / GEZE GmbH

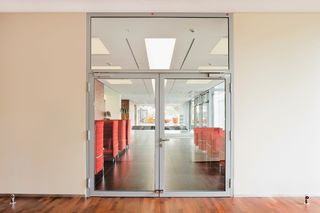

Contacto de fecho superior da porta com calha deslizante TS 5000 ISM, instalado na Rheinlandhaus, em Colónia.
Contacto de fecho da porta para portas de duas folhas com regulação da sequência de fecho e amortecimento da abertura integrado, o que faz abrandar as portas fechadas com demasiada força. © Lothar Wels / GEZE GmbH

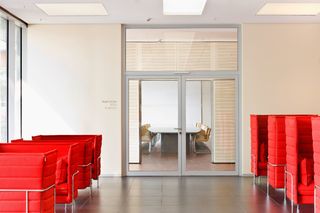

Contacto de fecho superior da porta com calha deslizante TS 5000 ISM, montada na Rheinlandhaus em Colónia
Contacto de fecho da porta para portas de duas folhas com regulação da sequência de fecho e amortecimento da abertura integrado, o que faz abrandar as portas fechadas com demasiada força. © Lothar Wels / GEZE GmbH
Especificações do produto
| TS 5000 ISM | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1100 mm |
| Largura da folha (máx.) | 1400 mm |
| Tipo de montagem | Montagem da folha da porta lado da dobradiça |
| Ângulo de abertura (máx.) | 180 ° |
| Distância mínima da dobradiça | 1300 mm |
| Largura mínima da folha passiva | 400 mm |
| Adequação portas corta-fogo | Sim |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Imobilização | Opcional |
| Regulação de sequência de fecho integrada | Sim |
