Calha deslizante, de 2 folha

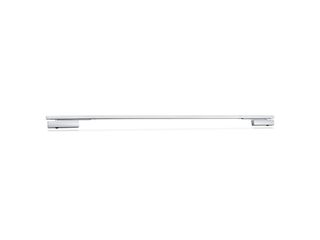

TS 5000 E-ISM * Sistema de mola de calha deslizante para portas de duas folhas com regulação de sequência de fecho e imobilização elétrica

Contacto de fecho da porta TS 5000 L-ISM contacto de fecho superior da porta de portas de duas folhas com regulação da sequência mecânico de fecho integrada, montagem padrão na folha da porta/lado contrário da dobradiça
  • Sistema composto por duas molas de porta TS 5000 e calha deslizante E-ISM
  • Força de fecho progressivamente ajustável de EN2-6
  • Tensão de serviço 24 V CC
  • Para utilização em portas que abrem para a direita e para a esquerda sem conversão
  • Imobilização elétrica na calha deslizante com área de imobilização 80°-130°
  • A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
Mostrar mais
  • Batente hidráulico, que acelera a porta pouco antes do sistema fechado
  • A velocidade de fecho pode ser adaptada individualmente
  • Amortecimento da abertura integrado, trava portas abertas subitamente
  • Indicação ótica da força de fecho para controlar facilmente o ajuste
  • Todas as funções ajustáveis pela frente
Contacte-nos

Sistema de mola de calha deslizante para portas de duas folhas com regulação de sequência de fecho e imobilização elétrica

Áreas de aplicação

  • Portas de proteção contra fogo e fumaça
  • Portas de encosto de duas folhas
  • Permite a divisão simétrica e assimétrica da porta
  • Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha, excesso até 3.200 mm
  • Montagem da folha da porta lado da dobradiça
  • Sistemas de imobilização com imobilizador integrado

Especificações do produto

TS 5000 E-ISM
Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm 1400 mm
Largura da folha (máx.) 1400 mm
Tipo de montagem Montagem da folha da porta lado da dobradiça
Ângulo de abertura (máx.) 180 °
Tensão de entrada 24 V CC
Frequência da tensão de alimentação 50 Hz
Distância mínima da dobradiça 1300 mm
Largura mínima da folha passiva 400 mm
Adequação portas corta-fogo Sim
Força de fecho regulável Sim, progressiva
Velocidade de fecho regulável Sim
Batente final regulável Sim, através da válvula
Amortecimento de abertura integrado Sim, hidraulicamente ajustável
Posição do ajuste da força de fecho Frente
Indicação ótica da força de fecho Sim
Imobilização Elétrico
Imobilização na folha principal/passiva Sim / Sim
Área de imobilização 80 ° - 130 °
Regulação de sequência de fecho integrada Sim
