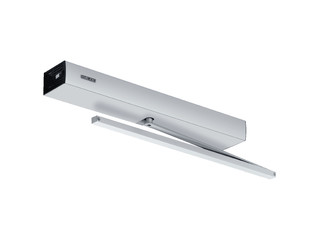

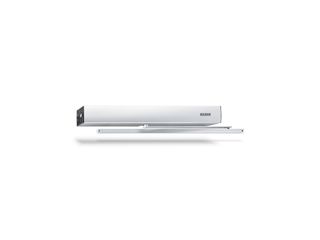

Sistema de automatismo de portas batente Slimdrive EMD Inversa de 1 folha * Sistema de porta batente electromecânico para sistemas de abertura de entrada de ar da extração de fumo e calor de uma folha
- A velocidade de abertura e fecho pode ser adaptada individualmente
- Batente elétrico, que acelera a porta pouco antes da posição fechada
- A regulação elétrica da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- A função Invers abre a porta pela força da mola e fecha-a de forma motorizada
- A função corta-vento regula a abertura e o fecho de duas portas consecutivas (comporta)
- A deteção de obstáculos deteta um obstáculo por contacto e interrompe o processo de abertura ou fecho
- A inversão automática deteta um obstáculo e regressa à posição de abertura
- A função puxador ativa o modo automático do automatismo depois de se pressionar ligeiramente a folha da porta com a mão
- O acionamento pode ser usado com guia de roletes ou com tirante
Áreas de aplicação
- Portas ao longo das saídas de emergência
- Portas de encosto de uma ou duas folhas à direita e à esquerda
- Portas de encosto com distância da dobradiça até 2800 mm, largura da folha de 1400 mm e 230 kg de peso
- Sistemas de ventilação extraçao de fumo e calor
- Portas interiores e portas exteriores de passagem frequente
- Montagem da folha da porta e montagem de topo
Especificações do produto
| Sistema de automatismo de portas batente Slimdrive EMD Inversa de 1 folha | |
| Altura | 70 mm |
| Profundidade | 121 mm |
| Peso da folha (máx.) 1 folha | 230 kg |
| Dimensões das dobradiças (mín.-máx.) 2 folhas | 1500 mm - 2800 mm |
| Largura da folha (mín./ máx.) | 750 mm - 1400 mm |
| Profundidade da ombreira (máx.) | 400 mm |
| Sobreposição da porta (máx.) | 30 mm |
| Tipo de automatismo | Eletromecânico |
| Ângulo de abertura (máx.) | 130 ° |
| DIN-L | Sim |
| DIN-R | Sim |
| Montagem de topo no lado contrário da dobradiça com tirante | Sim |
| Montagem de topo no lado contrário da dobradiça com guia de roletes | Sim |
| Montagem de topo no lado da dobradiça com guia de roletes | Sim |
| Montagem da folha da porta no lado da dobradiça com guia de roletes | Sim |
| Batente elétrico | Sim |
| Regulação de sequência de fecho elétrica | Sim |
| Separação da rede elétrica | Interruptor geral no automatismo |
| Retardamento da ativação (máx.) | 20 s |
| Tensão de serviço | 230 V |
| Potência nominal | 230 W |
| Alimentação de corrente para consumidores externos (24 V CC) | 1000 mA |
| Temperatura de serviço | -15 - 50 °C |
| Tipo e grau de proteçao | IP20 |
| Modo de operação | Desligado, Automático, Permanentemente aberto, Fecho qee abre de dentro para fora, Noturno |
| Tipo de funcionamento | Totalmente automático |
| Função automática | Sim |
| Função Low-Energy | Sim |
| Função das teclas | Sim |
| Função Invers (abre por mola) | Sim |
| Função de corta-vento | Sim |
| Deteção de obstáculos | Sim |
| Inversão automática | Sim |
| Push & Go | regulável |
| Comando | Interruptor de programa DPS, Interruptor de programa integrado no acionamento |
| Parametrização | GEZEconnects (PC + Bluetooth), Terminal de serviço ST 220, Interruptor de programa DPS |
| Conformidade com as normas | DIN 18650, EN 16005 |
