GC 342 * Scanner laser para proteção de portas e janelas automáticas com exclusão de objetos e parede integrada
- Sensor de proteção compacto que ocupa pouco espaço
- A área de deteção de malha estreita garante larguras da folha até 1600 mm
- Exclusão de objeto e parede integrada na proximidade da abertura máxima da porta
- O campo de proteção na aresta de fecho principal é automaticamente aumentado em função do ângulo da porta
- Programação automatizada do sistema premindo um botão
- Prevenção de riscos causados por arestas de esmagamento e corte em janelas automatizadas
Áreas de aplicação
- Proteção de portas batentes e portas giratórias automáticas
- Portas interiores e exteriores
- Aplicação em portas largas com largura de folha até 1 600 mm
- Condições de piso difíceis, por ex., piso refletor, esteira para pés, calhas metálicas
- Aplicação em portas com puxador de barra vertical contínuo
- Proteção da aresta de fecho principal e secundária de janelas automatizadas
Situações de montagem em objetos de referência e vídeos

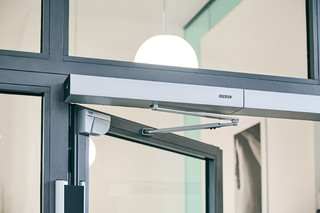

!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!
!Slimdrive EMD-F/R-IS und Laserscanner GC 342 an einer 2-flügligen Tür in der Universität Schloss Mannheim! © Nico Walke / GEZE GmbH
!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!
!Slimdrive EMD-F/R-IS mit Laserscanner GC 342 und Radarmelder GC 302 an einer 2-flügeligen Tür an der Universität Schloss Mannheim! © Nico Walke / GEZE GmbH

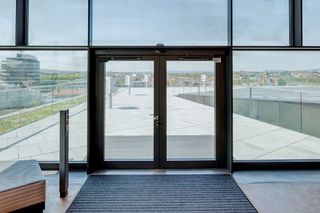

Slimdrive EMD com scanner laser GC 342 e central de porta TZ 320
O maior centro de ciência da Alemanha, o experimenta em Heilbronn. Equipado com tecnologia GEZE inovadora, oferece aos seus visitantes um mundo de conhecimentos e experiência único. © Jürgen Pollak / GEZE GmbH
GEZE Slimdrive EMD IS com scanners laser GC 342
O maior centro de ciência da Alemanha, o experimenta em Heilbronn. Equipado com tecnologia GEZE inovadora, oferece aos seus visitantes um mundo de conhecimentos e experiência único. © Jürgen Pollak / GEZE GmbH
GEZE Powerturn F/R com GC 342 scanner laser
O maior centro de ciência da Alemanha, o experimenta em Heilbronn. Equipado com tecnologia GEZE inovadora, oferece aos seus visitantes um mundo de conhecimentos e experiência único. © Jürgen Pollak / GEZE GmbH
Powerturn F/R GEZE com GC3 42 scanner laser
O maior centro de ciência da Alemanha, o experimenta em Heilbronn. Equipado com tecnologia GEZE inovadora, oferece aos seus visitantes um mundo de conhecimentos e experiência único. © Jürgen Pollak / GEZE GmbH

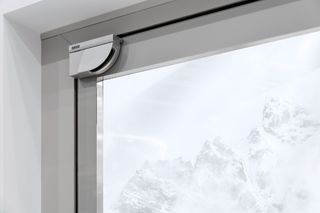

GC 342 Scanner laser
Fiabilidade e segurança absolutas e uma linha de design clara e moderna. © GEZE GmbH
Especificações do produto
| GC 342 | |
| Dimensões | 143 x 86 x 40 mm |
| Tecnologia | Scanner laser, medição da propagação da luz |
| Quantidade de cortinas de luz | 1 |
| Tensão de serviço | 12-24 V DC ± 15% |
| Tensão de comutação | 42 V |
| Corrente de comutação | 100 mA |
| Saída | 2 contactos de relé isentos de potencial |
| Tipo e grau de proteçao | IP54 |
| Comprimento do cabo de ligação | 2500 mm |
| Altura de montagem (mín.) | 1500 mm |
| Altura de montagem (máx.) | 3870 mm |
| Tempo de reação | Proteção da folha da porta: < 50 mseg / área de proteção dos dedos: < 90 mseg |
| Temperatura de serviço | -30 - 60 °C |
| Humidade do ar | 0-95 % relativo, não condensante |
| Conformidade com as normas | DIN 18650, EN 16005 |
