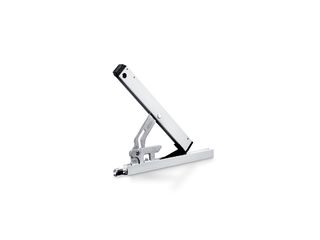

OL 90 N * Contacto de abertura de claraboias plano assente com uma amplitude de abertura de 170 mm
- Alcança, em todas as alturas de folhas, a amplitude total de abertura de 170 mm
- A amplitude de abertura é ajustável
- Ocupa pouco espaço graças ao design plano do compasso
- O bloqueio de folha integrado no compasso garante um bloqueio seguro
- O boqueio de desengate e a alavanca manual que pode ser fechada oferecem mais segurança
- Arrastadores de bloqueio e bloqueios adicionais aumentam a segurança e a estanqueidade
- O fácil engate ou desengate do compasso mediante a botoneira de ativação permite a limpeza de janelas a partir do interior e do exterior
- Módulos completamente pré-montados facilitam a montagem
Áreas de aplicação

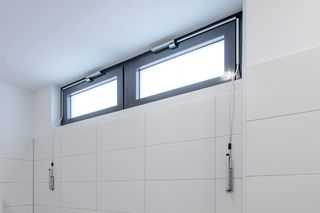

- Ventilação confortável e diária de salas e escadarias
- Janela basculante de abertura interior
- Em janelas retangulares, também possível de utilizar para janelas rebatíveis com abertura interior
- Viabilidade de formas especiais janelas inclinadas, redondas e de arco segmentado
- Utilização individual para diferentes áreas de aplicação (transmissões das estruturas verticais-horizontais e transmissões dos intradorsos, etc.)

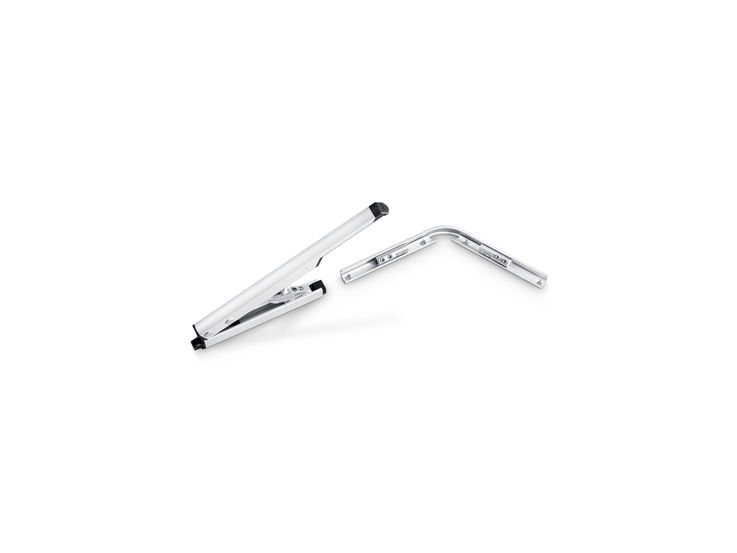

- Acoplamento e comando de várias janelas através de transmissão de canto
- Automação através de motor linear elétrico E 212
- Montagem em janelas de madeira, plástico ou metal leve
- Montagem de topo
Especificações do produto
| OL 90 N | |
| Comprimento | 242 mm |
| Profundidade | 49 mm |
| Altura | 16 mm |
| Amplitude de abertura (máx.) | 170 mm |
| Largura da folha (mín.) | 380 mm |
| Altura da folha (mín.) | 250 mm |
| Peso da folha (máx.) | 80 kg |
| Curso da ferragem | 54 mm |
| Largura de abertura ajustável (redução do curso) | Condicional |
| Tranca da folha integrada no compasso | Sim |
| Desengate do compasso com botão de acionamento | Sim |
| Tranca anti-roubo (SKG) | Sim |

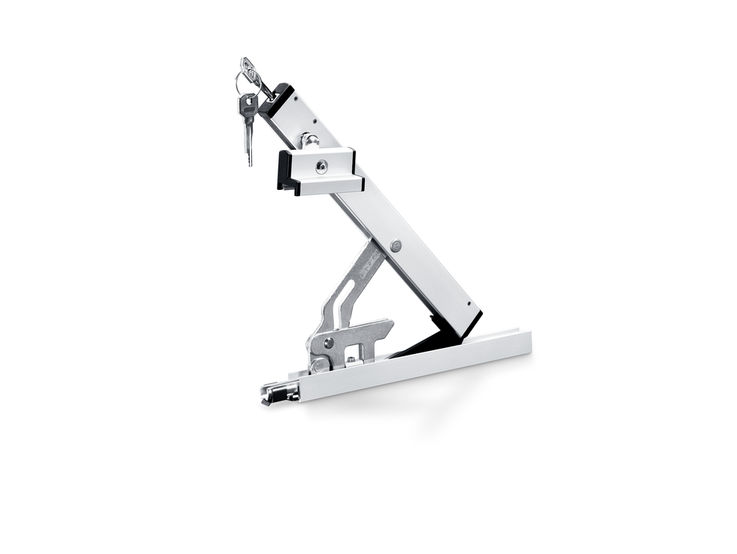

| Trancável | Sim |
| Bloqueio de desengate | Sim |

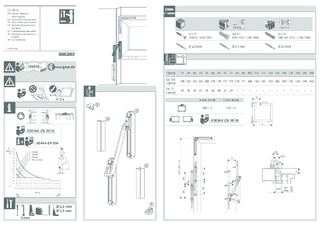

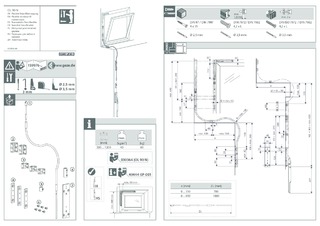

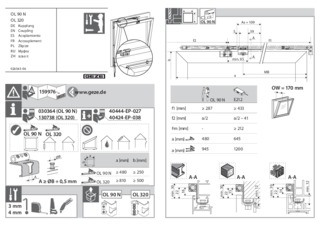

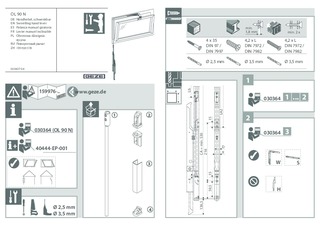

Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
