Compasso OL 90 N * Compasso OL 90 N com união da folha padrão
- Alcança, em todas as alturas de folhas, a amplitude total de abertura de 170 mm
- Ocupa pouco espaço graças ao design plano do compasso
- O bloqueio no compasso garante um bloqueio seguro da folha
- O bloqueio de desengate e o compasso oferecem mais segurança
- O engate de compasso através da botoneira de ativação facilita a limpeza da janela por dentro e por fora
- Módulos completamente pré-montados facilitam a montagem
Áreas de aplicação
- Ventilação confortável e diária de salas e escadarias
- Janelas retangulares com abertura interior com folhas oscilantes
- Montagem em janelas de madeira (pequeno canal de ferragem europeu), plástico ou alumínio
- Montagem de topo
Situações de montagem em objetos de referência e vídeos

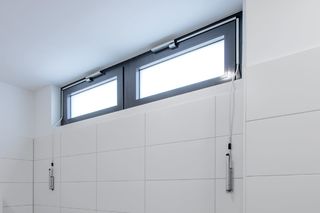

Contacto de abertura da claraboia OL 90 N com alavanca manual
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N com alavanca manual, Escola Superior de Artes, Alfter
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N com alavanca manual, Escola Superior de Artes, Alfter
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hotel Amano
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N transmissão envidraçada sem mástique, Augustinum
TS 5000: Portas de proteção contra fogo e fumaça + OL 90 N: Janelas de folha basculante do comportamento de abertura interior, mensagens de transferência tranca © Dirk Wilhelmy / GEZE GmbH
Especificações do produto
| Compasso OL 90 N | |
| Amplitude de abertura (máx.) | 170 mm |
| Largura da folha (mín.) | 380 mm |
| Altura da folha (mín.) | 250 mm |
| Peso da folha (máx.) | 80 kg |
| Necessidade de espaço (máx.) | 19 mm |
| Largura de abertura ajustável (redução do curso) | Sim |
Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
