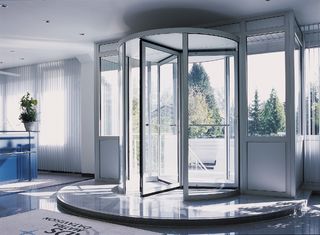

TSA 325 NT Manual * Sistema de portas giratórias manual para portas de três ou quatro folhas
- Para rodar as folhas da porta basta uma ligeira pressão com a mão
- Automatismo de portas automáticas económico, porque os dispositivos de segurança não são necessário conforme a EN 16005
- Remate preciso das folhas da porta com as paredes laterais
- Elevado efeito de isolamento contra corrente de ar, influências atmosféricas e ruído
- O limitador de rotações opcional regula a velocidade de rotação quando é atingido o número de rotações máx.
- O mecanismo automático de posicionamento opcional faz com que, após a passagem, a porta regresse à posição inicial
Áreas de aplicação
- Sistemas de portas de três e quatro folhas
- Portas interiores e exteriores pouco usadas
- Entradas de edifícios de prestígio com muita incidência de luz
- Fachadas com construções envidraçadas sem mástique estreitas
- Fachadas de vidro que cumprem os mais rigorosos requisitos em termos de design
- Possibilita diâmetros interiores de 1 800 até 3 600 mm
- Os sistemas perfilados adequados são sistemas de perfilaria fina com vidro ISO e vidro mono, sistema todo em vidro (GGS) e sistema todo em vidro integrado (IGG)
Situações de montagem em objetos de referência e vídeos

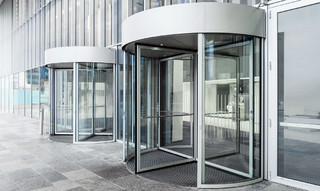

Porta carrossel com GEZE TSA 325 semiautomática no painel de controlo na Central ÖAMTC Viena
A entrada principal e lateral é uma porta carrossel com TSA 325 GEZE semiautomática. Portas de saída de emergência e porta de proteção contra incêndio com vários contacto de fecho da porta TS 5000 ISM GEZE (E-ISM, EFS). Sistema de extração de fumaça e calor em oficinas RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
TSA 325 NT com Slimdrive EMD-F
Porta carrossel manual e automatismo de porta batente automático Slimdrive EMD-F instalados no Hotel Nadler em Soho, Londres © Michael Molloy / GEZE GmbH
Especificações do produto
| TSA 325 NT Manual | |
| Comando manual | Sim |
| Com limitador das rotações (opcional) | Sim |
| Com mecanismo automático de posicionamento (opcional) | Sim |
| Função servo | Sim |
| Diâmetro interior (mín.) | 1800 mm |
| Diâmetro interior (máx.) | 3600 mm |
| Para sistemas de portas de 3 folhas | Sim |
| Para sistemas de portas de 4 folhas | Sim |
| Altura livre de passagem | 3000 mm |
| Altura da coroa (mín.) | 75 mm |
| Versão painéis laterais | 10 mm vidro laminado de segurança, Enchimento de painéis 22 mm, Painel liso de 34 mm, Vidros especiais mediante pedido |
| Versão construção em telhado | Cobertura com revestimento de madeira, cobertura estética em chapa, teto impermeável com caleira |
| Iluminação | na variante com telhado |
| Revestimento do chão | Esteira para pés, Esteira para pés de acordo com os requisitos do cliente |
| Sistema de cortina de ar | Cortina de ar elétrica, Cortina de ar de água quente, possível, mas depende da estrutura do teto |
| Disposição do fecho noturno | Interior, Exterior |
| Tipo de fecho noturno | Manual, Automático |
| Modelo de fecho noturno | 10 mm vidro laminado de segurança, Vidro ISO 22 mm, Enchimento de painéis 22 mm, Vidros especiais mediante pedido |
| Bloqueio | Manual, Tirante, eletromecânico |
| Puxadores de porta horizontais ou verticais | Sim |
| Anel de chão | Sim |
| Automatismo de pavimento | Sim |
| Botão para pessoas de mobilidade reduzida | Sim |
| Conformidade com as normas | DIN 18650, EN 16005 |
Transferências
LABELLING OBLIGATION: © Keith Hunter / GEZE GmbH
LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
