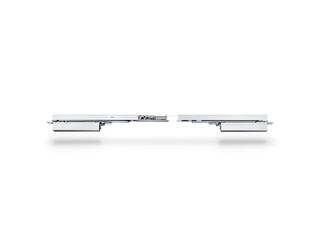

Boxer ISM Sistema de mola integrado para portas de duas folhas com regulação de sequência de fecho
- Sistema composto por duas molas de porta Boxer e calha deslizante ISM
- Força de fecho progressivamente ajustável de EN2-4 ou EN3-6
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- O contacto de fecho da porta está integrado na folha da porta e na arquitrave, e satisfaz os mais rigorosos requisitos em termos de design
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Todas as funções ajustáveis no estado montado
Sistema de mola integrado para portas de duas folhas com regulação de sequência de fecho
Áreas de aplicação
- Portas de proteção contra fogo e fumaça, requer certificado de conformidade com a porta
- Portas de encosto de duas folhas
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha para portas até 180 kg
- Distância mínima da dobradiça de 1.300 mm, largura mínima da folha passiva 540 mm
- Para espessuras de folhas de porta a partir de 40 mm
- Montagem integrada
Situações de montagem em objetos de referência e vídeos
Contacto de fecho da porta Boxer ISM no Museu Hermitage
Sistema de contacto de fecho da porta integrado para portas de duas folhas com regulação da sequência de fecho, imobilização elétrica e amortecimento da abertura integrado que abrandam as portas fortemente levantadas. © Erwin Kamphuis / GEZE GmbH

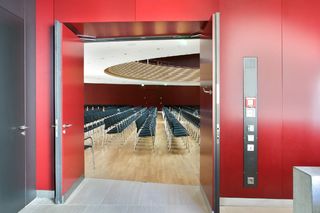

Contacto de fecho da porta Regulação da sequência integrada de fecho Boxer e FTÖ 331 no Kreissparkasse Ludwigsburg
Sistema de contacto de fecho da porta integrado para portas de duas folhas com regulação da sequência de fecho, imobilização elétrica e amortecimento da abertura integrado que abrandam as portas fortemente levantadas. © Lazaros Filoglou / GEZE GmbH

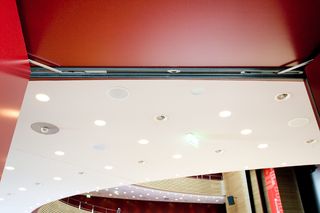

Contacto de fecho da porta Boxer ISM no Kreissparkasse Ludwigsburg
Sistema de contacto de fecho da porta integrado para portas de duas folhas com regulação da sequência de fecho, imobilização elétrica e amortecimento da abertura integrado que abrandam as portas fortemente levantadas. © Lazaros Filoglou / GEZE GmbH

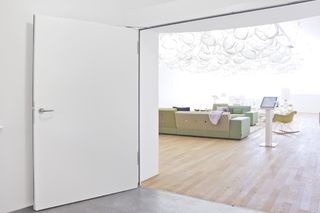

Contacto de fecho da porta Boxer ISM na Casa Vitra
Sistema de contacto de fecho da porta integrado para portas de duas folhas com regulação da sequência de fecho, imobilização elétrica e amortecimento da abertura integrado que abrandam as portas fortemente levantadas. © Oliver Look / GEZE GmbH
Especificações do produto
| Boxer ISM | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1100 mm |
| Largura da folha (máx.) | 1400 mm |
| Peso da folha (máx.) | 180 kg |
| Tipo de montagem | Tapado |
| Ângulo de abertura (máx.) | 120 ° |
| Distância mínima da dobradiça | 1300 mm |
| Largura mínima da folha passiva | 540 mm |
| Adequação portas corta-fogo | Sim |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | em cima |
| Imobilização | Opcional |
| Imobilização na folha principal/passiva | Opcional / Opcional |
| Regulação de sequência de fecho integrada | Sim |
