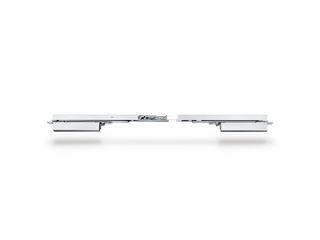

Boxer E-ISM * Sistema de mola integrado para portas de duas folhas com regulação de sequência de fecho e imobilização elétrica
- Sistema composto por duas molas de porta Boxer e calha deslizante elétrica-ISM
- Força de fecho progressivamente ajustável de EN2-4 ou EN3-6
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- O contacto de fecho da porta está integrado na folha da porta e na arquitrave, e satisfaz os mais rigorosos requisitos em termos de design
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Imobilização elétrica na calha deslizante com área de imobilização 80°-120°
- Força de retenção da imobilização ajustável progressivamente
- Central do interruptor de fumaça conetável, cujo sinal fecha automaticamente a porta em caso de incêndio
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Todas as funções ajustáveis no estado montado
Áreas de aplicação
- Portas de proteção contra fogo e fumaça, requer certificado de conformidade com a porta
- Portas de encosto de duas folhas
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha para portas até 180 kg
- Distância mínima da dobradiça de 1.300 mm, largura mínima da folha passiva 540 mm
- Para espessuras de folhas de porta a partir de 40 mm
- Montagem integrada
Situações de montagem em objetos de referência e vídeos

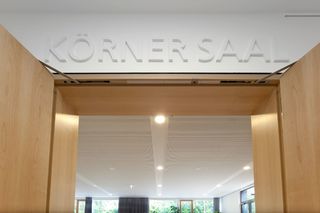

Sistema de imobilização Boxer 3-6 E-ISM, MST Enschede
Sistema de contacto de fecho da porta integrado para portas de duas folhas com regulação de sequência de fecho e imobilização elétrica © Erwin Kamphuis / GEZE GmbH

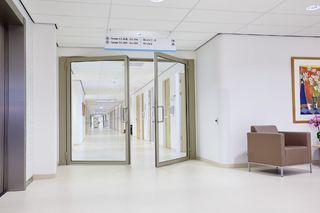

Contacto de fecho da porta Boxer E-ISM + RSZ 6 na casa de saúde Zamenhof
Sistema de contacto de fecho da porta integrado para portas de duas folhas com regulação da sequência de fecho, imobilização elétrica e amortecimento da abertura integrado que abrandam as portas fortemente levantadas. © Dirk Wilhelmy / GEZE GmbH
Especificações do produto
| Boxer E-ISM | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
| Largura da folha (máx.) | 1400 mm |
| Peso da folha (máx.) | 180 kg |
| Tipo de montagem | Tapado |
| Ângulo de abertura (máx.) | 120 ° |
| Distância mínima da dobradiça | 1300 mm |
| Largura mínima da folha passiva | 540 mm |
| Adequação portas corta-fogo | Sim |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | em cima |
| Imobilização | Elétrico |
| Imobilização na folha principal/passiva | Sim / Sim |
| Regulação de sequência de fecho integrada | Sim |

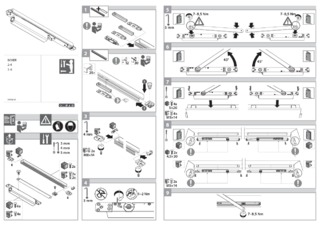

Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
