Molas inferiores, de 1 folha

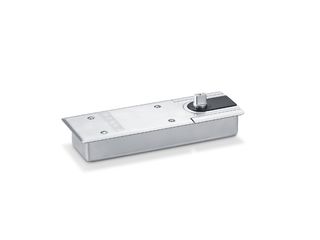

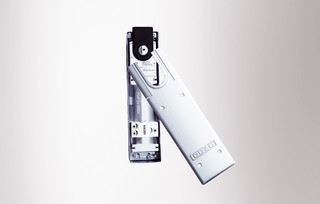

TS 550 NV Contacto de fecho da porta no chão para portas de encosto e pendulares de uma folha até larguras de folha de 1 400 mm com força de fecho ajustável EN 3–6 e imobilização ativável e desativável
- Força de fecho progressivamente ajustável de EN3-6
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- Retardamento do fecho ajustável, para adaptar a velocidade de fecho da porta até aprox. 80° do ângulo de abertura
- Imobilização mecânica no contacto de fecho com área de imobilização 85°–165°
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Todas as funções ajustáveis por cima e em estado montado
Contacto de fecho da porta no chão para portas de encosto e pendulares de uma folha até larguras de folha de 1 400 mm com força de fecho ajustável EN 3–6 e imobilização ativável e desativável
Áreas de aplicação
- Portas de encosto e pendulares direitas e esquerdas
- Portas de encosto e pendulares até larguras de folha de 1 400 mm e 300 kg de peso
- Portas pesadas e com passagem intensa
- Montagem no chão tapada na horizontal

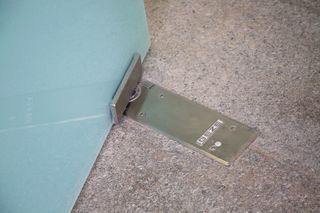

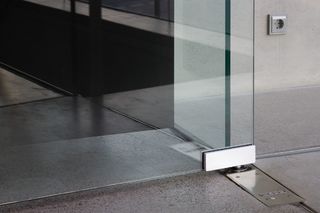

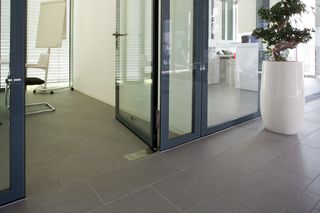

Situações de montagem em objetos de referência e vídeos
Especificações do produto
TS 550 NV | |
Aplicação e porta pendular/de encosto | Porta de encosto, Porta pendular |
Tipo de montagem | Chão |
Ângulo de abertura (máx.) | 170 ° |
Largura da folha (máx.) | 1400 mm |
Peso da folha (máx.) | 300 kg |
Direção DIN | esquerda/direita |
Força de fecho regulável | Sim, progressiva |
Velocidade de fecho regulável | Sim |
Batente final regulável | Sim, através da válvula |
Amortecimento de abertura integrado | fixado mecanicamente |
Retardamento do fecho integrado | Sim |
Posição do ajuste da força de fecho | em cima |
Área de imobilização | 85 ° - 165 ° |
