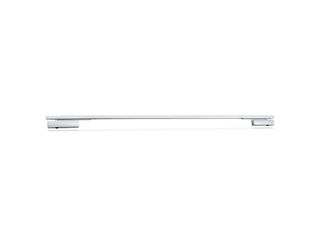

Mola Free Swing, de 2 folha
TS 5000 R-ISM/S com função free swing * Sistema de contacto de fecho superior da porta com calha deslizante para portas de duas folhas com regulação da sequência integrada de fecho, função free swing na folha principal, imobilização elétrica na folha passiva e interruptor de fumaça integrado
- Sistema composto por TS 5000 E Hy 3-6 e TS 5000 e calha deslizante R-ISM/S com imobilização na folha passiva
- Folha passiva com TS 5000 com força de fecho EN2-6 ou TS 5000 ECline com força de fecho EN3-5
- Folha principal com TS 5000 E Hy (24 V) e força de fecho ajustável EN3-6
- A imobilização elétrica da folha passiva é efetuada na calha deslizante, área de imobilização 80°–130°
- A imobilização na folha principal é efetuada através do contacto de fecho da porta free swing
- Função de engate de conforto na folha principal para fixação da porta no ângulo de abertura máximo
- Tensão de serviço 230 V CA
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Central do interruptor de fumaça integrada, cujo sinal fecha automaticamente a porta em caso de incêndio
- Interruptor de fumaça com indicação da sujidade e ajuste do valor crítico de alarme
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto esquerdas e direitas de duas folhas
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha
- Distância mínima da dobradiça 1 500 m, largura mínima da folha principal 875 mm e da folha passiva 400 mm
- Sistemas de abertura fixa com imobilização integrada na folha passiva e interruptor de fumo integrado
- Montagem da folha da porta lado da dobradiça
Especificações do produto
| TS 5000 R-ISM/S com função free swing | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
| Largura da folha (máx.) | 1400 mm |
| Tipo de montagem | Montagem da folha da porta lado da dobradiça |
| Ângulo de abertura (máx.) | 180 ° |
| Tensão de entrada | 230 V CA |
| Frequência da tensão de alimentação | 50 Hz |
| Distância mínima da dobradiça | 1500 mm |
| Largura mínima da folha passiva | 400 mm |
| Adequação portas corta-fogo | Sim |
| Área de movimento livre | 85 ° - 160 ° |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Imobilização | Elétrico |
| Imobilização na folha principal/passiva | Sim / Sim |
| Área de imobilização | 80 ° - 130 ° |
| Interruptor de fumo integrado | Sim |
| Regulação de sequência de fecho integrada | Sim |
Transferências
Contacto de fecho superior da porta com calha deslizante TS 5000 ISM
LABELLING OBLIGATION: © GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
