Mola Free Swing, de 2 folha

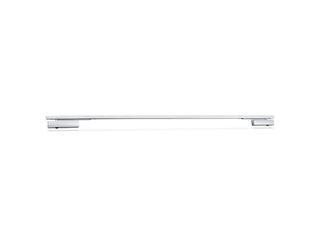

TS 5000 ISM com função free swing * Sistema de contacto de fecho superior da porta com calha deslizante para portas de duas folhas com regulação da sequência integrada de fecho e função free swing na folha principal
- Sistema composto por TS 5000 E HY 3-6 e TS 5000 e calha deslizante ISM
- Folha passiva com TS 5000 com força de fecho EN2-6 ou TS 5000 ECline com força de fecho EN3-5
- Folha principal com TS 5000 E Hy (24 V) e força de fecho ajustável EN3-6
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Função de engate de conforto na folha principal para fixação da porta no ângulo de abertura máximo
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto esquerdas e direitas de duas folhas
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha
- Distância mínima da dobradiça de 1.300 mm, largura mínima da folha passiva 400 mm
- Montagem da folha da porta lado da dobradiça
Especificações do produto
| TS 5000 ISM com função free swing | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
| Largura da folha (máx.) | 1400 mm |
| Tipo de montagem | Montagem da folha da porta lado da dobradiça |
| Ângulo de abertura (máx.) | 180 ° |
| Tensão de entrada | 24 V DC |
| Distância mínima da dobradiça | 1300 mm |
| Largura mínima da folha passiva | 400 mm |
| Adequação portas corta-fogo | Sim |
| Área de movimento livre | 85 ° - 160 ° |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Imobilização | Opcional |
| Regulação de sequência de fecho integrada | Sim |
Transferências
Contacto de fecho superior da porta com calha deslizante TS 5000 ISM
LABELLING OBLIGATION: © GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
