Mola Free Swing, de 2 folha

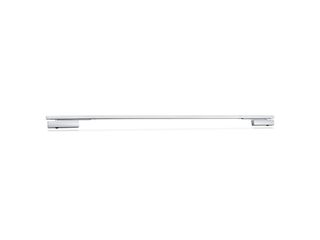

TS 5000 E-ISM/com função free swing * Sistema de contacto de fecho superior da porta com calha deslizante para portas de duas folhas com regulação da sequência integrada de fecho, função free swing e imobilização elétrica na folha passiva
- Sistema composto por TS 5000 E Hy 3-6 e TS 5000 e calha deslizante E-ISM/S com imobilização na folha passiva
- Folha passiva com TS 5000 com força de fecho EN2-6 ou TS 5000 ECline com força de fecho EN3-5
- Folha principal com TS 5000 E Hy (24 V) e força de fecho ajustável EN3-6
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- Imobilização elétrica na calha deslizante da folha passiva, área de imobilização 80°-130°
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Função de engate de conforto na folha principal para fixação da porta no ângulo de abertura máximo
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
- Pedido de permanência da abertura da folha da porta através do contacto sem potencial da imobilização elétrica
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto esquerdas e direitas de duas folhas
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha
- Permite a divisão simétrica e assimétrica da porta
- Montagem da folha da porta lado da dobradiça
- Sistemas de abertura fixa com imobilização integrada na folha passiva
Especificações do produto
| TS 5000 E-ISM/com função free swing | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
| Largura da folha (máx.) | 1400 mm |
| Tipo de montagem | Montagem da folha da porta lado da dobradiça |
| Ângulo de abertura (máx.) | 180 ° |
| Tensão de entrada | 24 V DC |
| Distância mínima da dobradiça | 1300 mm |
| Largura mínima da folha passiva | 400 mm |
| Adequação portas corta-fogo | Sim |
| Área de movimento livre | 85 ° - 160 ° |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Imobilização | Elétrico |
| Imobilização na folha principal/passiva | Sim / Sim |
| Área de imobilização | 80 ° - 130 ° |
| Regulação de sequência de fecho integrada | Sim |
Transferências
Contacto de fecho superior da porta com calha deslizante TS 5000 ISM
