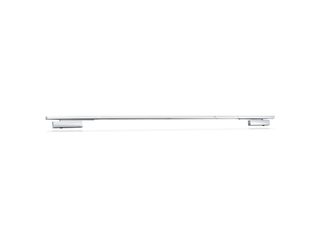

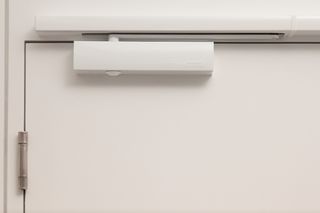

TS 5000 R-ISM * Sistema de mola de calha deslizante para portas de duas folhas com regulação de sequência de fecho e interruptor de fumo
- Sistema composto por duas molas de porta TS 5000 e calha deslizante R-ISM
- Força de fecho progressivamente ajustável de EN2-6
- Tensão de serviço 230 V CA
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Central do interruptor de fumaça integrada, cujo sinal fecha automaticamente a porta em caso de incêndio
- Interruptor de fumaça com indicação da sujidade e ajuste do valor crítico de alarme
- Detetores de fumaça adicionais conetáveis
- Imobilização elétrica na calha deslizante com área de imobilização 80°-130°
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto de duas folhas
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha, excesso até 3.200 mm
- Distância mínima da dobradiça 1 500 m, largura mínima da folha principal 875 mm e da folha passiva 400 mm

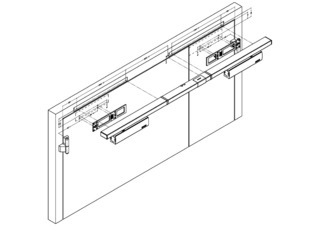

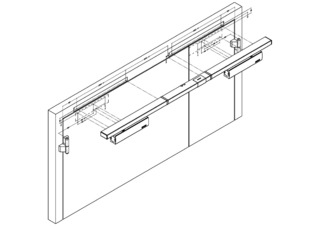

- Montagem da folha da porta lado da dobradiça

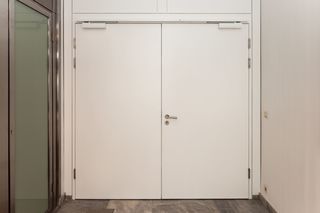

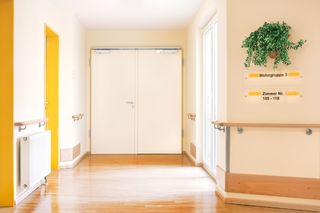

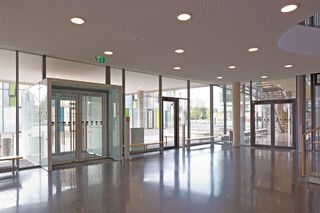

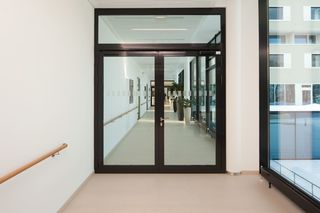

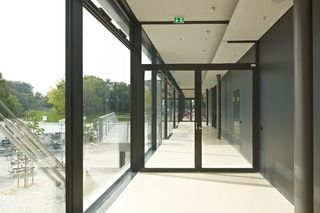

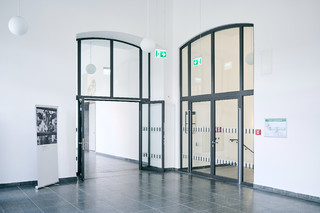

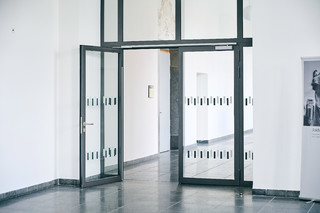

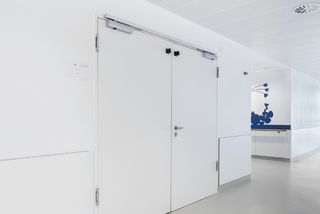

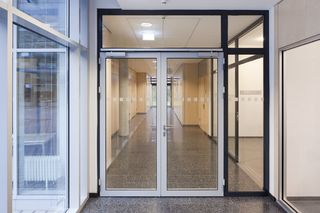

Situações de montagem em objetos de referência e vídeos
Especificações do produto
TS 5000 R-ISM | |
Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
Largura da folha (máx.) | 1400 mm |
Tipo de montagem | Montagem da folha da porta lado da dobradiça |
Ângulo de abertura (máx.) | 180 ° |
Tensão de entrada | 230 V CA |
Frequência da tensão de alimentação | 50 Hz |
Distância mínima da dobradiça | 1500 mm |
Largura mínima da folha passiva | 400 mm |
Adequação portas corta-fogo | Sim |
Força de fecho regulável | Sim, progressiva |
Velocidade de fecho regulável | Sim |
Batente final regulável | Sim, através da válvula |
Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
Posição do ajuste da força de fecho | Frente |
Indicação ótica da força de fecho | Sim |
Imobilização | Elétrico |
Imobilização na folha principal/passiva | Sim / Sim |
Área de imobilização | 80 ° - 130 ° |
Interruptor de fumo integrado | Sim |
Regulação de sequência de fecho integrada | Sim |
