Calha deslizante, de 2 folha

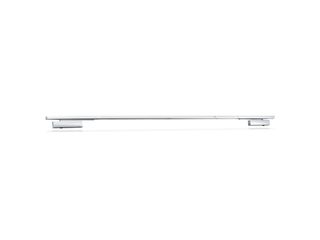

TS 5000 L-R-ISM ECline * Sistema de contacto de fecho superior da porta com calha deslizante para portas de duas folhas que abrem facilmente, sem barreiras, com regulação da sequência de fecho e central do interruptor de fumaça

Sistema de contacto de fecho da porta TS 5000 R-ISM/0 SoftClose / ECline com HM Contacto de fecho superior da porta com calha deslizante portas de duas folhas, com regulação da sequência de fecho, interruptor de fumaça e amortecimento da abertura integrado, que trava portas fechadas subitamente.
  • Sistema composto por dois contatos de fecho da porta TS 5000 ECline e calha deslizante R-ISM BG
  • Força de fecho progressivamente ajustável de EN3-5
  • Tensão de serviço 230 V CA
  • Imobilização elétrica na calha deslizante com área de imobilização a partir de 80°
  • Imobilização elétrica na calha deslizante com área de imobilização 80°-130°
  • A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
Mostrar mais
  • Central do interruptor de fumaça integrada, cujo sinal fecha automaticamente a porta em caso de incêndio
  • Interruptor de fumaça com indicação da sujidade e ajuste do valor crítico de alarme
  • Detetores de fumaça adicionais conetáveis
  • Batente hidráulico, que acelera a porta pouco antes do sistema fechado
  • A velocidade de fecho pode ser adaptada individualmente
  • Amortecimento da abertura integrado, trava portas abertas subitamente
  • Indicação ótica da força de fecho para controlar facilmente o ajuste
  • Todas as funções ajustáveis pela frente
Contacte-nos

TS 5000 L-R-ISM ECline

Áreas de aplicação

  • Portas de proteção contra fogo e fumaça
  • Portas de encosto esquerdas e direitas de duas folhas
  • Portas de encosto até 2.500 mm de distância da dobradiça e 1.250 mm de largura de folha
  • Permite a divisão simétrica e assimétrica da porta
  • Montagem da folha da porta no lado contrário da dobradiça
  • Sistemas de imobilização com imobilizador integrado

Especificações do produto

TS 5000 L-R-ISM ECline
Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm 1400 mm
Largura da folha (máx.) 1400 mm
Tipo de montagem Montagem da folha da porta no lado contrário da dobradiça
Ângulo de abertura (máx.) 130 °
Tensão de entrada 230 V CA
Frequência da tensão de alimentação 50 Hz
Distância mínima da dobradiça 1560 mm
Largura mínima da folha passiva 380 mm
Adequação portas corta-fogo Sim
Força de fecho regulável Sim, progressiva
Velocidade de fecho regulável Sim
Batente final regulável Sim, através da válvula
Amortecimento de abertura integrado Sim, hidraulicamente ajustável
Posição do ajuste da força de fecho Frente
Indicação ótica da força de fecho Sim
Imobilização Elétrico
Imobilização na folha principal/passiva Sim / Sim
Área de imobilização 80 °
Interruptor de fumo integrado Sim
Regulação de sequência de fecho integrada Sim

Transferências

Variantes & Material de fixação

Calha deslizante R-ISM BG TS 5000
Peças

Calha deslizante R-ISM BG TS 5000

Com regulação de sequência de fecho, imobilização elétrica bilateral, central de deteção de fumo e alavancas

Detalhes do produto
GEZE TS 5000 Corpo de fecho
Peças

Corpo de fecho TS 5000 L ECline

Para mola de calha deslizante EN 3-5 no lado contrário da dobradiça e com apoio de abertura

Detalhes do produto

* Aviso sobre os produtos expostos

Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
