TS 5000 E-ISM

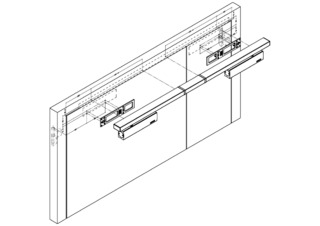

TS 5000 L-E-ISM * Sistema de mola de calha deslizante no lado contrário da dobradiça para portas de duas folhas até 2.800 mm de distância da dobradiça com regulação de sequência de fecho integrada e imobilização elétrica
- Sistema composto por dois contatos de fecho da porta TS 5000 L e calha deslizante E-ISM
- Força de fecho progressivamente ajustável de EN2-6
- Tensão de serviço 24 V CC
- Imobilização elétrica na calha deslizante com área de imobilização a partir de 80°
- Imobilização elétrica na calha deslizante com área de imobilização 80°-130°
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
Sistema de mola de calha deslizante no lado contrário da dobradiça para portas de duas folhas até 2.800 mm de distância da dobradiça com regulação de sequência de fecho integrada e imobilização elétrica
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto de duas folhas
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha
- Distância mínima da dobradiça de 1.360 mm, largura mínima da folha passiva 380 mm
- Função antipânico disponível na folha principal
- Montagem da folha da porta no lado contrário da dobradiça
- Sistemas de imobilização com imobilizador integrado
Especificações do produto
| TS 5000 L-E-ISM | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
| Largura da folha (máx.) | 1400 mm |
| Tipo de montagem | Montagem da folha da porta no lado contrário da dobradiça |
| Ângulo de abertura (máx.) | 130 ° |
| Tensão de entrada | 24 V CC |
| Distância mínima da dobradiça | 1360 mm |
| Largura mínima da folha passiva | 380 mm |
| Adequação portas corta-fogo | Sim |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Imobilização | Elétrico |
| Imobilização na folha principal/passiva | Sim / Sim |
| Área de imobilização | 80 ° |
| Regulação de sequência de fecho integrada | Sim |
Transferências
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
