Slimdrive EMD
Slimdrive EMD Invers * Sistema de porta batente electromecânico para sistemas de abertura de entrada de ar da extração de fumo e calor de uma folha
- A velocidade de abertura e fecho pode ser adaptada individualmente
- Batente elétrico, que acelera a porta pouco antes da posição fechada

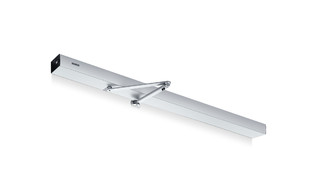

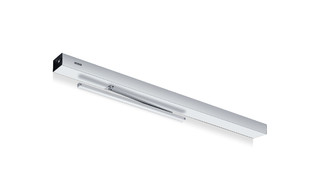

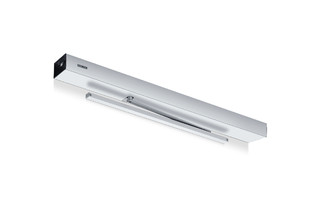

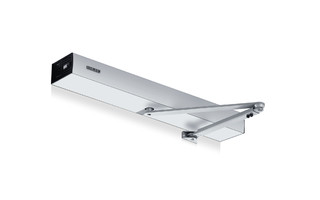

- O acionamento pode ser usado com guia de roletes ou com tirante
- A função Invers abre a porta pela força da mola e fecha-a de forma motorizada
- A deteção de obstáculos deteta um obstáculo por contacto e interrompe o processo de abertura ou fecho
- A inversão automática deteta um obstáculo e regressa à posição de abertura
- A função puxador ativa o modo automático do automatismo depois de se pressionar ligeiramente a folha da porta com a mão
- Entradas e saídas livremente parametrizáveis para diferentes funções
- Conectável e integrável na automação de edifícios através de padrão aberto (BACnet)
Sistema de porta batente electromecânico para sistemas de abertura de entrada de ar da extração de fumo e calor de uma folha
Áreas de aplicação
- Portas ao longo das saídas de emergência
- Portas de encosto de uma folha à direita e à esquerda
- Portas de encosto até larguras da folha da porta de 1400 mm ou 230 kg de peso
- Sistemas de abertura de entrada de ar da extração de fumo e calor
- Portas interiores e portas exteriores de passagem frequente
- Montagem da folha da porta e montagem de topo
Especificações do produto
| Slimdrive EMD Invers | |
| Peso da folha (máx.) 1 folha | 230 kg |
| Largura da folha (mín./ máx.) | 750 mm - 1400 mm |
| Profundidade da ombreira (máx.) | 400 mm |
| Sobreposição da porta (máx.) | 50 mm |
| Tipo de automatismo | Eletromecânico |
| Ângulo de abertura (máx.) | 130 ° |
| porta que abre para a esquerda | Sim |
| porta que abre para a direita | Sim |
| Montagem de topo no lado contrário da dobradiça com tirante | Sim |
| Montagem de topo no lado contrário da dobradiça com guia de roletes | Sim |
| Montagem de topo no lado da dobradiça com guia de roletes | Sim |
| Montagem da folha da porta no lado contrário da dobradiça com guia de roletes | Não |
| Montagem da folha da porta no lado da dobradiça com guia de roletes | Sim |
| Montagem da folha da porta no lado da dobradiça com tirante | Não |
| Batente mecânico | Não |
| Batente elétrico | Sim |
| Separação da rede elétrica | Interruptor geral no automatismo |
| Retardamento da ativação (máx.) | 20 s |
| Tensão de serviço | 230 V |
| Potência nominal | 230 W |
| Alimentação de corrente para consumidores externos (24 V CC) | 1000 mA |
| Temperatura de serviço | -15 - 50 °C |
| Humidade do ar não condensante (máx.) | 95 % |
| Tipo de proteção | IP20 |
| Modo de operação | Automático, Permanentemente aberto, Noturno, Desligado, Fecho qee abre de dentro para fora |
| Função automática | Sim |
| Função Low-Energy | Sim |
| Função servo | Não |
| Função Invers (abre por mola) | Sim |
| Deteção de obstáculos | Sim |
| Inversão automática | Sim |
| Push & Go | regulável |
| Comando | Interruptor de programa integrado no acionamento, Interruptor de programa DPS, Interruptor de programa mecânico |
| Parametrização | Terminal de serviço ST 220, Interruptor de programa DPS, GEZEconnects (PC + Bluetooth) |
| Conformidade com as normas | DIN 18650, EN 16005 |
Transferências
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
