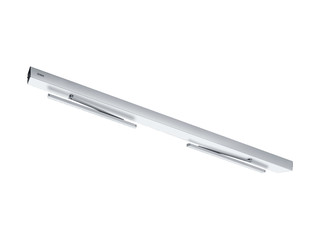

Sistema de automatismo de portas batente Slimdrive EMD F-IS * Sistema electromecânico de porta batente para portas corta-fogo e corta-fumo de duas folhas com regulação da sequência de fecho
- Força de fecho progressivamente ajustável de EN 4-6
- A velocidade de abertura e fecho pode ser adaptada individualmente
- Batente mecânico na operação sem corrente e batente elétrico no modo de regulação, que acelera a porta antes da posição fechada
- A regulação da sequência de fecho mecânica e elétrica mantém a folha principal na posição de espera até a folha passiva estar fechada
- A função Low-Energy abre e fecha a porta com velocidade reduzida e cumpre, assim, os mais rigorosos requisitos em termos de segurança
- Servofunção para o apoio motorizado na abertura manual da porta
- A função corta-vento regula a abertura e o fecho de duas portas consecutivas (comporta)
- A deteção de obstáculos deteta um obstáculo por contacto e interrompe o processo de abertura ou fecho
- A inversão automática deteta um obstáculo e regressa à posição de abertura
- A função puxador ativa o modo automático do automatismo depois de se pressionar ligeiramente a folha da porta com a mão
- O acionamento pode ser usado com guia de roletes ou com tirante
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto esquerdas e direitas de duas folhas
- Portas de encosto com distância da dobradiça até 2800 mm, largura da folha de 1400 mm e 230 kg de peso
- Distância mínima da dobradiça 1500 mm, largura mínima da folha 750 mm
- Portas interiores e exteriores que têm de fechar pela ordem correta mesmo quando não há corrente
- Montagem de topo no lado da dobradiça e no lado contrário da dobradiça
Especificações do produto
| Sistema de automatismo de portas batente Slimdrive EMD F-IS | |
| Altura | 70 mm |
| Profundidade | 121 mm |
| Peso da folha (máx.) 1 folha | 230 kg |
| Dimensões das dobradiças (mín.-máx.) 2 folhas | 1500 mm - 2800 mm |
| Largura da folha (mín./ máx.) | 750 mm - 1400 mm |
| Profundidade da ombreira (máx.) | 400 mm |
| Sobreposição da porta (máx.) | 30 mm |
| Tipo de automatismo | Eletromecânico |
| Ângulo de abertura (máx.) | 130 ° |
| Pré-carga da mola | EN 4 - EN 6 |
| DIN-L | Sim |
| DIN-R | Sim |
| Montagem de topo no lado contrário da dobradiça com tirante | Sim |
| Montagem de topo no lado contrário da dobradiça com guia de roletes | Sim |
| Montagem de topo no lado da dobradiça com guia de roletes | Sim |
| Batente mecânico | Sim |
| Batente elétrico | Sim |
| Regulação de sequência de fecho elétrica | Sim |
| Regulação de sequência de fecho mecânica | Sim |
| Separação da rede elétrica | Interruptor geral no automatismo |
| Retardamento da ativação (máx.) | 20 s |
| Tensão de serviço | 230 V |
| Potência nominal | 230 W |
| Alimentação de corrente para consumidores externos (24 V CC) | 1000 mA |
| Temperatura de serviço | -15 - 50 °C |
| Tipo e grau de proteçao | IP20 |
| Modo de operação | Desligado, Automático, Permanentemente aberto, Fecho qee abre de dentro para fora, Noturno |
| Tipo de funcionamento | Totalmente automático |
| Função automática | Sim |
| Função Low-Energy | Sim |
| Função servo | Sim |
| Função das teclas | Sim |
| Função de corta-vento | Sim |
| Deteção de obstáculos | Sim |
| Inversão automática | Sim |
| Push & Go | regulável |
| Comando | Interruptor de programa DPS, Interruptor de programa integrado no acionamento |
| Parametrização | GEZEconnects (PC + Bluetooth), Terminal de serviço ST 220, Interruptor de programa DPS |
| Conformidade com as normas | DIN 18263-4, DIN 18650, EN 1158:1997/A1:2002/AC:2006, EN 16005 |
| Adequação portas corta-fogo | Sim |
