Slimdrive EMD

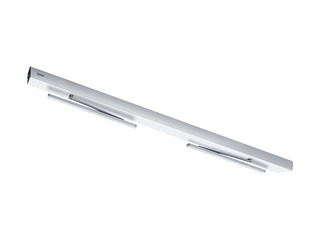

Sistema de automatismo de portas batente Slimdrive EMD-F de 2 folhas. * Sistema de porta batente eletromecânico para portas de proteção contra fogo e fumaça de duas folhas
- Força de fecho progressivamente ajustável de EN 4-6
- A velocidade de abertura e fecho pode ser adaptada individualmente
- Batente mecânico na operação sem corrente e batente elétrico no modo de regulação, que acelera a porta antes da posição fechada
- A função Low-Energy abre e fecha a porta com velocidade reduzida e cumpre, assim, os mais rigorosos requisitos em termos de segurança
- Servofunção para o apoio motorizado na abertura manual da porta
- A deteção de obstáculos deteta um obstáculo por contacto e interrompe o processo de abertura ou fecho
- A inversão automática deteta um obstáculo e regressa à posição de abertura
- A função puxador ativa o modo automático do automatismo depois de se pressionar ligeiramente a folha da porta com a mão
- O acionamento pode ser usado com guia de roletes ou com tirante
- Central do interruptor de fumaça conetável, cujo sinal fecha automaticamente a porta em caso de incêndio
- Entradas e saídas livremente parametrizáveis para diferentes funções
- Conectável e integrável na automação de edifícios através de padrão aberto (BACnet)
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Sistema de imobilização com imobilizador integrado - devem ser respeitados os requisitos específicos do país
- Portas interiores e portas exteriores de passagem frequente
- Montagem da folha da porta e montagem de topo
Especificações do produto
| Sistema de automatismo de portas batente Slimdrive EMD-F de 2 folhas. | |
| Altura | 70 mm |
| Profundidade | 121 mm |
| Peso da folha (máx.) 1 folha | 230 kg |
| Dimensões das dobradiças (mín.-máx.) 2 folhas | 1500 mm - 2800 mm |
| Largura da folha (mín./ máx.) | 750 mm - 1400 mm |
| Tipo de automatismo | Eletromecânico |
| Ângulo de abertura (máx.) | 130 ° |
| Pré-carga da mola | EN4 - EN6 |
| DIN-L | Sim |
| DIN-R | Sim |
| Montagem de topo no lado contrário da dobradiça com tirante | Sim |
| Montagem de topo no lado contrário da dobradiça com guia de roletes | Sim |
| Montagem de topo no lado da dobradiça com guia de roletes | Sim |
| Montagem da folha da porta no lado da dobradiça com guia de roletes | Sim |
| Batente mecânico | Sim |
| Batente elétrico | Sim |
| Regulação de sequência de fecho elétrica | Sim |
| Separação da rede elétrica | Interruptor geral no automatismo |
| Retardamento da ativação (máx.) | 20 s |
| Tensão de serviço | 230 V |
| Potência nominal | 230 W |
| Alimentação de corrente para consumidores externos (24 V CC) | 1000 mA |
| Temperatura de serviço | -15 - 50 °C |
| Tipo e grau de proteçao | IP20 |
| Modo de operação | Desligado, Automático, Permanentemente aberto, Fecho qee abre de dentro para fora, Noturno |
| Tipo de funcionamento | Totalmente automático |
| Função automática | Sim |
| Função Low-Energy | Sim |
| Função servo | Sim |
| Inversão automática | Sim |
| Push & Go | regulável |
| Comando | Interruptor de programa DPS, Interruptor de programa integrado no acionamento, Terminal de serviço ST 220 |
| Parametrização | Terminal de serviço ST 220, Interruptor de programa DPS |
| Conformidade com as normas | DIN 18650, EN 16005 |
Transferências
Slimdrive EMD-F-IS
LABELLING OBLIGATION: © GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
