GC 342+ * Scanner laser para proteção de portas batentes automáticas com exclusão de objetos e parede integrada

GC 342+ Scanner laser, sensor único à direita
  • Sensor de proteção compacto que ocupa pouco espaço
  • A área de deteção de malha estreita garante larguras da folha até 1600 mm
  • Exclusão de objeto e parede integrada na proximidade da abertura máxima da porta
  • O campo de proteção na aresta de fecho principal é automaticamente aumentado em função do ângulo da porta
  • Programação automatizada do sistema premindo um botão
  • Prevenção de riscos causados por arestas de esmagamento e corte em janelas automatizadas
Mostrar mais
  • Quatro cortinas laser protegem uma grande área e impedem o fecho da porta quando alguém se encontra sob a arquitrave
  • As cortinas laser podem ser utilizadas para o comando da porta sem contacto, através de um sinal de saída
Contacte-nos

GC 342+

Áreas de aplicação

  • Proteção de portas batentes automáticas, em especial para o lado contrário da dobradiça
  • Portas interiores e exteriores
  • Aplicação em portas largas com largura de folha até 1 600 mm
  • Condições de piso difíceis, por ex., piso refletor, esteira para pés, calhas metálicas
  • Aplicação em portas com puxador de barra vertical contínuo

Especificações do produto

GC 342+
Dimensões 145 x 88 x 68 mm
Tecnologia Scanner laser, medição da propagação da luz
Quantidade de cortinas de luz 4
Tensão de serviço 12-24 V DC ± 15%
Tensão de comutação 42 V
Corrente de comutação 100 mA
Saída 3 contactos de relé isentos de potencial
Tipo e grau de proteçao IP44
Comprimento do cabo de ligação 2500 mm
Altura de montagem (mín.) 1500 mm
Altura de montagem (máx.) 3870 mm
Tempo de reação Típico < 120 mseg / máx. 220 mseg (detetor 2)
Temperatura de serviço -25 - 60 °C
Humidade do ar 0-95 % relativo, não condensante
Conformidade com as normas DIN 18650, EN 16005

Transferências

GC 342+ laser scanner, single sensor left Ilustrações do produto (1723842)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor left Ilustrações do produto (1723843)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor left Ilustrações do produto (1723845)
LABELLING OBLIGATION:  © GEZE GmbH

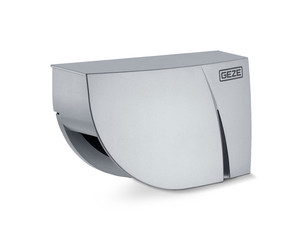

GC 342+ laser scanner, single sensor right Ilustrações do produto (1723841)
LABELLING OBLIGATION:  © GEZE GmbH

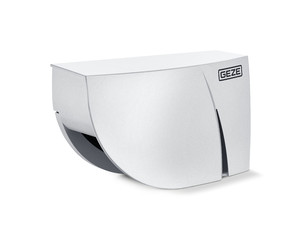

GC 342+ laser scanner, single sensor right Ilustrações do produto (1723844)
LABELLING OBLIGATION:  © GEZE GmbH

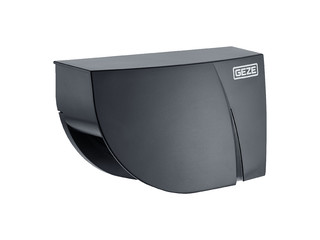

GC 342+ Scanner laser, sensor único à direita Ilustrações do produto (1723840)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ * Ficha de dados de produto PT
Descarregar (.PDF | 186 KB)

Variantes & Material de fixação

Adaptador da proteção contra incêndios GC 342+
Material de fixação

Adaptador de proteção contra incêndios GC 342+

Necessário para a colocação do cabo de união para lado da dobradiça/lado contrário da dobradiça em diâmetros de furo de 5 mm

Detalhes do produto
GC 342+ retrofit interface
Material de fixação

GC 342+ interface Retrofit

Para um reapetrechamento fácil e rápido do sensor em sistemas de porta já pré-cablados

Detalhes do produto

* Aviso sobre os produtos expostos

Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
