Réguas de sensores

GC 338 * Régua de sensores no modo standby para a proteção de portas batentes e portas giratórias automáticas

GC GR calha de roletes do sensor + GC 338 Sensor Sensores e elementos de ativação, calhas de roletes do sensor GC GR para TSA 160 NT e Slimdrive EMD nos comprimentos de 1100 mm e 1500 mm
  • Régua de sensores que requer pouco espaço e energia para fins de proteção
  • O modo standby permite poupar até 50 % de energia e aumenta a vida útil dos díodos luminosos
  • O campo de deteção de malha estreita protege as folhas com uma largura até 1.500 mm
  • Exclusão de objeto e parede integrada na proximidade da abertura máxima da porta
  • Programação automatizada do sistema premindo um botão
  • Todas as configurações podem ser comodamente feitas pelo interrutor DIP
Mostrar mais
  • A montagem por clique no perfil do alojamento do sensor reduz o esforço de montagem
Contacte-nos

GC 338

Áreas de aplicação

  • Proteção de portas batentes e portas giratórias automáticas
  • Portas interiores e exteriores
  • Condições de piso difíceis, por ex., piso refletor, esteira para pés, calhas metálicas
  • Perfis de porta estreitos
  • Larguras de portas 600 até 1500 mm
  • Comprimento mínimo possível da régua de sensores com 1 módulo emissor/recetor cada: 51 cm
  • Comprimento mínimo possível da régua de sensores com 2 módulos emissor/recetor cada: 83 cm

Situações de montagem em objetos de referência e vídeos

Powerturn F/R com LS 990 Powerturn F/ R: Acionamento de porta giratória eletromecânico com interruptor de fumaça integrado com botões grandes LS 990 para acionamento de portas automáticas.

Powerturn F/R com LS 990

Powerturn F/ R: Acionamento de porta giratória eletromecânico com interruptor de fumaça integrado com botões grandes LS 990 para acionamento de portas automáticas. © Jürgen Pollak / GEZE GmbH

GEZE Powerturn com régua de sensores GC 338 O maior centro de ciência da Alemanha, o experimenta em Heilbronn. Equipado com tecnologia GEZE inovadora, oferece aos seus visitantes um mundo de conhecimentos e experiência único.

GEZE Powerturn com régua de sensores GC 338

O maior centro de ciência da Alemanha, o experimenta em Heilbronn. Equipado com tecnologia GEZE inovadora, oferece aos seus visitantes um mundo de conhecimentos e experiência único. © Jürgen Pollak / GEZE GmbH

Especificações do produto

GC 338
Tecnologia Raios de infravermelhos ativos
Tensão de comutação 30 V
Capacidade de comutação máx. 100 mA
Corrente de serviço 30 mA
Tipo de proteção IP54
Comprimento do cabo de ligação 5000 mm
Altura de montagem (mín.) 1500 mm
Altura de montagem (máx.) 3500 mm
Tempo de reação < 52 mseg e < 200 mseg no modo Boost
Temperatura de serviço -30 - 60 °C
Humidade do ar < 90% relativo, não condensante
Conformidade com as normas EN 16005, DIN 18650

Transferências

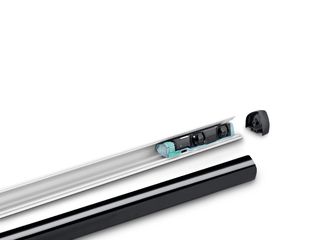

GC 338 Régua de sensores

LABELLING OBLIGATION:  © GEZE GmbH

Ilustrações do produto (461960)

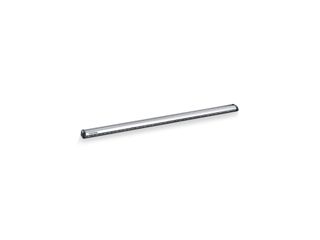

GC GR calha de roletes do sensor + GC 338 Sensor

LABELLING OBLIGATION:  © GEZE GmbH

Ilustrações do produto (642869)
GC 338 Régua de sensores

LABELLING OBLIGATION:  © GEZE GmbH

Ilustrações do produto (381981)

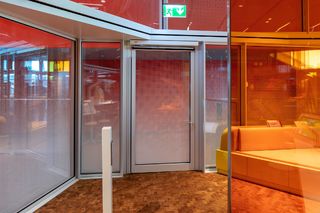

GEZE Powerturn com régua de sensores GC 338

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situação de montagem (1224075)
GEZE Powerturn com régua de sensores GC 338

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situação de montagem (1224077)
Powerturn F/R com LS 990

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situação de montagem (736552)

Variantes & Material de fixação

GC 338 Conjunto de cabos
Peças

Conjunto de cabos GC 338

Acessório para a régua de sensores

Detalhes do produto

* Aviso sobre os produtos expostos

Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
