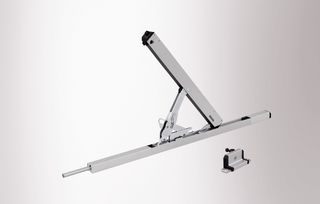

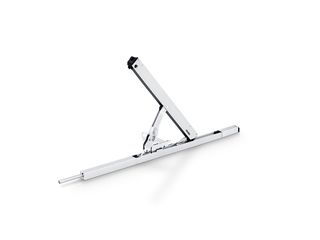

Compasso OL 320 * Compasso OL 320 com união deslizante da folha
- Alcança uma amplitude de abertura de 320 mm
- A amplitude de abertura é ajustável
- A união da folha é adequada para alturas sobrepostas de 0-25 mm
- Bloqueio de folha integrado no compasso
- Desengate fácil da união entre compasso e união da folha graças à tecla de liberação
- Engate cómodo da folha por união de acoplamento de cabeça esférica entre compasso e união da folha
Áreas de aplicação
- Para janelas com folhas até 250 kg
- Aplicável do lado esquerdo e do lado direito
- Janelas retangulares com abertura interior com folhas oscilantes
- Montagem em janelas de madeira, plástico ou janelas metálicas
- Montagem de topo

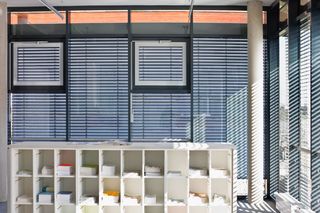

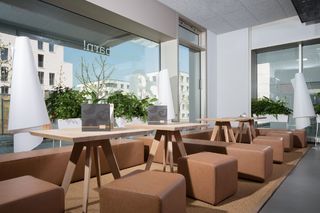

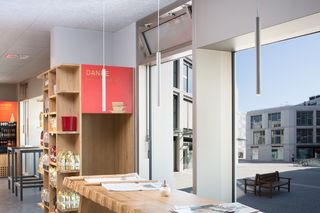

Situações de montagem em objetos de referência e vídeos
OL 90 N, Stadtquartier Killesberg
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N com alavanca manual, Escola Superior de Artes, Alfter
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N com alavanca manual, Escola Superior de Artes, Alfter
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hotel Amano
Contacto de abertura da claraboia assente com amplitude de abertura de 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N transmissão envidraçada sem mástique, Augustinum
TS 5000: Portas de proteção contra fogo e fumaça + OL 90 N: Janelas de folha basculante do comportamento de abertura interior, mensagens de transferência tranca © Dirk Wilhelmy / GEZE GmbH
Especificações do produto
| Compasso OL 320 | |
| Largura da folha (mín.) | 680 mm |
| Altura da folha (mín.) | 400 mm |
| Peso da folha (máx.) | 250 kg |
Transferências
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
