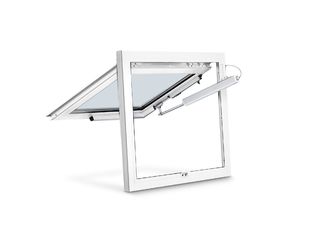

RWA 110 NT * Sistema de abertura e de bloqueio para janelas basculantes, rebatíveis e giratórias que abrem para fora
- Solução de sistema com motor elétrico de fuso E 250 NT e um conjunto de consolas com bloqueio
- Bloqueio mecânico na aresta de fecho principal através do motor de fuso
- Grande amplitude de abertura com um curso de fuso reduzido em menos de 60 segundos
- Funcionamento Syncro com dois automatismos para folhas de janelas largas
- IQ windowdrive - Comando do automatismo inteligente
- Testado como aparelho de extração natural de fumaça e calor segundo a EN 12101-2
Áreas de aplicação
- Abertura e bloqueio de janelas que abrem para fora
- Ventilação natural, sistema de extração de fumaça e calor (RWA), extrator natural de fumaça e calor (NRWG)
- Aplicação no sistema de entrada e extração de ar
- Janelas com folhas oscilantes, rebatíveis e giratórias que abrem para fora
- Montagem em janelas de madeira, plástico ou janelas metálicas
Especificações do produto
| RWA 110 NT | |
| Espaço necessário (mín.) | Perfil da folha: mín. 33 mm, perfil de disfarce: min. 45 mm |
| Medidas permitidas da aresta de fecho principal Solo para caixilhos de madeira e de alumínio | 430 - 1.200 mm |
| Dimensões permitidas da aresta de fecho principal Solo para caixilhos de plástico | 430 - 800 mm |
| Medidas permitidas da aresta de fecho principal Syncro para caixilhos de madeira e de alumínio | 850 - 2400 mm |
| Dimensões permitidas da aresta de fecho principal Syncro para caixilhos de plástico | 850 - 1.600 mm |
| Alturas das folhas Solo e Syncro | 600 - 1.600 mm |
| Força de compressão (máx.) | 750 N |
| Força de pressão | 750 N |
| Força de tração | 750 N |
| Peso de enchimento (máx.) | 30 kg/m² |
| Tensão em operação | 24 V (+30 % até -20 %) |
| Tensão de serviço | 24 V DC |
| Consumo elétrico | 1 A |
| Consumo elétrico conforme a área de aplicação | Ventilação (24 V): 0,9 A, sistema de extração de fumo e calor (18 V): 1,0 A |
| Consumo de potência | 22 W |
| Ondulação residual | 20 % |
| Tempo de ativação | 30 % |
| Comprimento do cabo de ligação | 2 m |
| Secção transversal mín. do fio | 0.75 mm² |
| Número de condutores | 4 condutores |
| Temperatura de serviço | -5 - 75 °C |
| Tipo de proteção | IP65 |
| Classe de proteção | III |
| Bloqueio e esquadro adicional | Sim |
| Desconexão da posição final saliente | Sensor de movimentos interno |
| Desconexão da posição final recolhida | Sensor de movimentos interno |
| Desligamento de sobrecarga | Sim |
| Testado quanto ao extrator natural de calor e fumo | Sim |
| Compatível com KNX | Sim |
| Janelas basculantes PARA FORA montagem da folha | Sim |
| Janelas giratórias PARA FORA montagem da folha | Sim |
| Janelas rebatíveis PARA FORA montagem da folha | Sim |
