Comandos de sistemas de extração de fumaça e calor

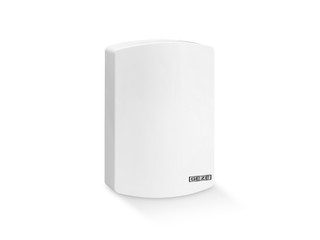

THZ N4 Central de escadaria em caixa compacta para evacuação de fumaça e pequenos sistemas de extração de fumaça e calor
- Design compacto e apelativo com uma caixa de plástico
- Máxima flexibilidade devido a possibilidades de parametrização abrangentes
- Segurança e confiança comprovadas pelo reconhecimento da VdS e a certificação TÜV
- Permite a interligação de várias centrais de escadaria através de contactos sem potencial
- Colocação em funcionamento rápida e simples com o terminal de serviço ST 220
- Montagem simples e rápida
Central de escadaria em caixa compacta para evacuação de fumaça e pequenos sistemas de extração de fumaça e calor
Áreas de aplicação
- Evacuação de fumaça em escadarias
- Para soluções de extração de fumaça e calor com uma área de incêndio
- Possibilidades de ligação para detetores de fumaça, botão FT 4, contacto de central de deteção de incêndio, botão do ventilador e sistema de sensores do tempo
- Para automatismos de extração de fumaça e calor com um consumo elétrico total de 4,5 A
- Comando de automatismos de 24 V com motor elétrico para a extração de fumaça e calor em caso de incêndio
- Comando de uma ventilação naturalmente controlada
- Adequado para novas instalações e como reapetrechamento

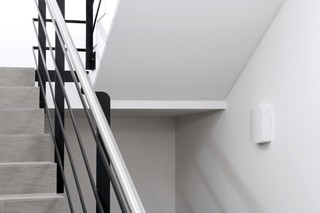

Situações de montagem em objetos de referência e vídeos
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Especificações do produto
| THZ N4 | |
| Dimensões | 193 x 285 x 89 mm |
| Largura | 193 mm |
| Altura | 285 mm |
| Profundidade | 89 mm |
| Material | Plástico |
| Cor | branco RAL 9016 |
| Tipo de proteção | IP30 |
| Temperatura de serviço | -5 - 40 °C |
| Tensão de serviço | 230 V AC |
| Potência absorvida (máx.) | 120 W |
| Secção transversal de ligação / rede | 1.5 mm² |
| tensão de saída | 24 V DC +/-15% |
| Ondulação residual | 2 % |
| Corrente de saída (máx.) | 4.5 A |
| Tempo de ativação com a corrente de saída máx. | 30 % |
| Secção transversal de ligação, potência do motor | 4 mm² |
| Capacidade da bateria | 2.3 Ah |
| Grupos de alarmes | 1 |
| Grupos de ventilação | 1 x |
| Interligação de várias centrais | Reencaminhamento dos sinais de alarme e reset para emparelhar até 10 centrais |
| Saídas de sinal disponíveis | 3 contactos para comunicação parametrizáveis |
| Centrais de parametrização | Teclas de serviço e 5 LEDs ou ST 220 |
| Conformidade com as normas | EN 12101-10, ISO 21927-9 |
| Homologações | VdS |
