Automatismos de abertura
Slimchain 230 V * Motor de correia em design apelativo com muitas possibilidades de aplicação na versão 230 V
- A estética elegante e discreta integra-se perfeitamente no design da fachada
- Montagem rápida e simples com o sistema de montagem Smart fix

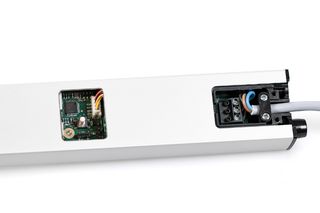

- Ligação direta de 230 V do acionamento através de um terminal de ligação com ficha de cabo
- Introdução de cabos 230 V coberta
- Acesso direto ao sistema eletrónico através da tampa de assistência para efeitos de parametrização
- Curso de acionamento progressivamente ajustável
- Disponível como versão especial - possibilidade de configurar o curso, o comprimento do cabo, a cor e o alinhamento para a esquerda/direita
Áreas de aplicação
- Ventilação natural na zona da fachada
- Janelas com folhas basculantes, rebatíveis e giratórias que abrem para dentro e para fora
- Janela projetante a abrir para fora
- Montagem em janelas de madeira, plástico ou janelas metálicas
- Montagem da folha, de caixilho ou integrada
Situações de montagem em objetos de referência e vídeos
Slimchain 230 V, Acessórios motor de corrente
© GEZE GmbH
Nota sobre segurança
A queda de folhas de janela pode constituir uma ameaça considerável para a saúde e a vida das pessoas que se encontrem nas imediações. Por isso, quando são usados automatismos GEZE em janelas basculantes, devem obrigatoriamente ser aplicados compassos de segurança GEZE.
Especificações do produto
| Slimchain 230 V | |
| Dimensões | 25 x 44 mm |
| Espaço necessário no caixilho (mín.) | Montagem do marco EW: 40 mm, montagem da folha EW: 16/21 mm, montagem do marco AW: 31 mm |
| Espaço necessário na folha (mín.) | Montagem do marco EW: 40 mm, montagem da folha EW: 34/29 mm, montagem do marco AW: 19 mm |
| Velocidade de abertura ventilação | 5 mm/s |
| Velocidade de fecho (máx.) | 5 mm/s |
| Força de compressão (máx.) | 100 N (em função do curso), ver diagrama de carga |
| Força de fecho (máx.) | 2000 N |
| Força de tração | 300 N |
| Peso da folha | 200 kg* |
| Área de sobreposiçao | 0 - 23 mm (em função da aplicação e do conjunto de suportes) |
| Tensão em operação | 230 V ± 10 % |
| Tensão de serviço | 230 V |
| Consumo elétrico | 0.3 A |
| Consumo de potência | 30 W |
| Tempo de ativação | 30 % |
| Comprimento especial de cabo de ligação | 5 m, 7.5 m |
| Secção transversal mín. do fio | 0.75 mm² |
| Número de condutores | 3 condutores |
| Temperatura de serviço | -5 - 70 °C |
| Tipo e grau de proteçao | IP30 |
| Classe de proteção | II |
| Velocidade de abertura ajustável (ventilação) | Sim |
| Tipo de redução do curso | Aparelho de ajuste, Definição de fábrica |
| Desconexão da posição final saliente | eletronicamente através de um sensor de movimentos interno |
| Desconexão da posição final recolhida | eletronicamente através do consumo elétrico |
| Desligamento de sobrecarga | Sim |
| Janelas basculantes PARA DENTRO montagem do marco | Sim |
| Janelas basculantes PARA DENTRO montagem da folha | Sim |
| Janelas basculantes PARA FORA montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem da folha | Sim |
| Janelas giratórias PARA FORA montagem do marco | Sim |
| Janelas rebatíveis PARA DENTRO montagem do marco | Sim |
| Janelas rebatíveis PARA DENTRO montagem da folha | Sim |
| Janelas rebatíveis PARA FORA montagem do marco | Sim |
| Janelas deslizantes PARA FORA montagem do marco | Sim |

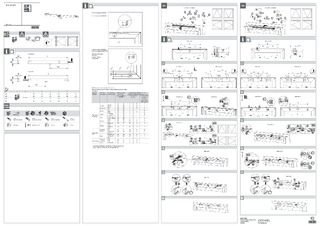

Transferências
Slimchain 230 V, Acessórios motor de corrente
LABELLING OBLIGATION:
© GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
