RWA K 600 F * Motor batente para montagem em janelas
- Abertura de 90° da janela em menos de 60 segundos
- Acionamento forte com elevado binário
- Cabo de ligação fácil de trocar através de ficha
- Contacto para comunicação integrado para mensagens de resposta
- Módulo Syncro integrado que pode operar um máximo de dois automatismos sem uma unidade de controlo externa
- Testado como aparelho de extração natural de fumaça e calor segundo a EN 12101-2
Áreas de aplicação
- Sistema de extração de fumo e calor e ventilação natural (24 V)
- Janelas com folhas basculantes, rebatíveis e giratórias que abrem para dentro
- Montagem em janelas de madeira, plástico ou janelas metálicas
- Montagem de topo
Situações de montagem em objetos de referência e vídeos

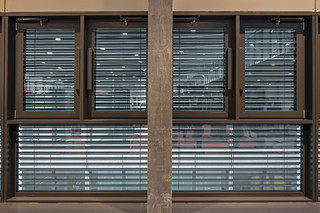

Vista exterior da Estação de Montreux
Vista exterior da Estação de Montreux © Lorenz Frey / GEZE GmbH
Vista exterior da Estação de Montreux
Vista exterior da Estação de Montreux © Lorenz Frey / GEZE GmbH
Vista exterior da Estação de Montreux
Vista exterior da Estação de Montreux © Lorenz Frey / GEZE GmbH
Vista exterior da Estação de Montreux
Vista exterior da Estação de Montreux © Lorenz Frey / GEZE GmbH
Vista exterior da Estação de Montreux
Vista exterior da Estação de Montreux © Lorenz Frey / GEZE GmbH
Motor batente para entrada de ar K 600 F Estação de Montreux
Motor batente para montagem em janelas © Lorenz Frey / GEZE GmbH
Área interior da entrada para a agência de viagens da Estação de Montreux
Entrada para a agência de viagens da Estação de Montreux © Lorenz Frey / GEZE GmbH
Dentro da Estação de Montreux
Escadaria histórica da Estação de Montreux © Lorenz Frey / GEZE GmbH
Motor batente para entrada de ar K 600 F Estação de Montreux
Motor batente para montagem em janelas © Lorenz Frey / GEZE GmbH
Dentro da Estação de Montreux
Dentro da Estação de Montreux © Lorenz Frey / GEZE GmbH
Dentro da Estação de Montreux
Escadaria histórica da Estação de Montreux © Lorenz Frey / GEZE GmbH
Dentro da Estação de Montreux
Escadaria histórica da Estação de Montreux © Lorenz Frey / GEZE GmbH
Dentro da Estação de Montreux
Escadaria histórica da Estação de Montreux © Lorenz Frey / GEZE GmbH
Dentro da Estação de Montreux
Escadaria histórica da Estação de Montreux © Lorenz Frey / GEZE GmbH
Motor batente para entrada de ar K 600 F Estação de Montreux
Motor batente para montagem em janelas © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Estação de Montreux
Escadaria histórica © Lorenz Frey / GEZE GmbH
Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Motor de correia Powerchain na Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Motor de correia Powerchain na Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Motor de correia Powerchain na Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Motor de correia Powerchain na Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Motor de correia Powerchain na Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Flatscan W do lado direito da Estação de Montreux
Flatscan W do lado direito da Estação de Montreux © Lorenz Frey / GEZE GmbH
Flatscan W do lado esquerdo da Estação de Montreux
Flatscan W do lado esquerdo da Estação de Montreux © Lorenz Frey / GEZE GmbH
Motor batente para entrada de ar K 600 F Estação de Montreux
Motor batente para montagem em janelas © Lorenz Frey / GEZE GmbH
Dentro da Estação de Montreux
Dentro da farmácia da Estação de Montreux © Lorenz Frey / GEZE GmbH
Motor de correia Powerchain na Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Motor de correia Powerchain na Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Motor de correia Powerchain na Estação de Montreux
Motor de correia para elementos grandes e pesados de janelas, que requerem grandes amplitudes de abertura © Lorenz Frey / GEZE GmbH
Dentro da Estação de Montreux
Escadaria histórica da Estação de Montreux © Lorenz Frey / GEZE GmbH
Especificações do produto
| RWA K 600 F | |
| Dimensões | 421 x 40 x 86 mm |
| Material da caixa | Alumínio |
| Força de pressão | 600 N |
| Força de tração | 600 N |
| Tensão em operação | 24 V ± 25 % |
| Tensão de serviço | 24 V DC |
| Consumo elétrico | 1.4 A |
| Ondulação residual | 20 % |
| Tempo de ativação | 30 % |
| Comprimento do cabo de ligação | 5 m |
| Comprimento especial de cabo de ligação | 10 m |
| Secção transversal mín. do fio | 0.5 mm² |
| Número de condutores | 5 condutores |
| Temperatura de serviço | -5 - 75 °C |
| Tipo de proteção | IP32 |
| Classe de proteção | III |
| Função Syncro | Sim |
| Bloqueio adicional disponível | Sim |
| Tipo de bloqueio adicional | Motor de bloqueio |
| Tipo de redução do curso | Aparelho de ajuste |
| Desconexão da posição final saliente | Sensor de movimentos interno |
| Desconexão da posição final recolhida | Sensor de movimentos interno |
| Desligamento de sobrecarga | Sim |
| Testado quanto ao extrator natural de calor e fumo | Sim |
| Quantidade de automatismos de sincronização | 2 |
| Janelas basculantes PARA DENTRO montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem do marco | Sim |
| Janelas rebatíveis PARA DENTRO montagem do marco | Sim |
Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
