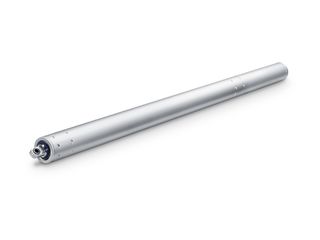

E 3000 * Automatismo de fuso para janelas de sótão particularmente pesadas
- Força de pressão e tração muito alta
- Versão robusta e com resistência à corrosão com amortecimento da posição final integrado
- Caixa de alumínio para satisfazer as mais elevadas exigências em termos de design
- As consolas abrangentes possibilitam uma montagem versátil em arestas de fecho secundárias ou principais
- Sincronização de no máx. quatro automatismos sem controlador externo
- Testado segundo EN 12101-2 (extrator natural de fumo e calor)
Áreas de aplicação
- Janelas muito pesadas na zona do telhado
- Ventilação natural, sistema de extração de fumaça e calor (RWA), extrator natural de fumaça e calor (NRWG)
- Aplicação no sistema de extração de ar
- Montagem em janelas de madeira, plástico ou janelas metálicas
- Montagem de topo
Especificações do produto
| E 3000 | |
| Dimensões | 50 x 50 mm |
| Velocidade de abertura da extração de fumo e calor | 7,8 mm/seg |
| Velocidade de abertura ventilação | 7.8 mm/s |
| Força de compressão (máx.) | 3000 N |
| Força de fecho (máx.) | 25000 N |
| Força de tração | 3000 N |
| Tensão em operação | 24 V ± 25 % |
| Tensão de serviço | 24 V DC |
| Consumo elétrico | 5 A |
| Consumo de potência | 91 W |
| Ondulação residual | 20 % |
| Tempo de ativação | 30 % |
| Comprimento do cabo de ligação | 3 m |
| Comprimento especial de cabo de ligação | 5 m, 10 m |
| Secção transversal mín. do fio | 1 mm² |
| Número de condutores | 3 condutores |
| Temperatura de serviço | -5 - 75 °C |
| Tipo e grau de proteçao | IP54 |
| Classe de proteção | III |
| Função Syncro | Sim |
| Tipo de bloqueio adicional | Motor de bloqueio |
| Tipo de redução do curso | Definição de fábrica |
| Desconexão da posição final saliente | eletrónica |
| Desconexão da posição final recolhida | eletrónica |
| Desligamento de sobrecarga | Sim |
| Abertura completa em 60 seg | sim, até um curso de 300 mm |
| Testado quanto ao extrator natural de calor e fumo | Sim |
| Informação adicional do extrator natural de fumaça e calor | sim, até um curso de 300 mm |
| Quantidade de automatismos de sincronização | 4 |
| Janelas de sótão PARA FORA | Sim |
