E 250 NT Automatismo de fuso compacto para uma vasta área de aplicações
- Curso de acionamento progressivamente ajustável e velocidades individuais para a ventilação e o sistema de extração de fumaça e calor
- Sincronização de no máx. quatro automatismos sem controlador externo
- Conversão simples do modo de operação (Solo e Syncro, Master/Slave) através de interruptor dip
- IQ windowdrive - Comando do automatismo inteligente
- Testado como aparelho de extração natural de fumaça e calor segundo a EN 12101-2
Áreas de aplicação
- Sistema de extração de fumaça e calor e ventilação natural (24 V) para a exposição direta na zona da fachada e do telhado
- Janelas com folhas oscilantes, rebatíveis e giratórias que abrem para dentro e para fora, bem como, janelas de sótão
- Aplicação no sistema de entrada e extração de ar
- E 250 NT apenas para espaços secos, variante E 250 NT AB para a área exterior protegida (por ex. alpendres)
- Montagem em janelas de madeira, plástico ou janelas metálicas
Situações de montagem em objetos de referência e vídeos
Motor de fuso E 250 NT

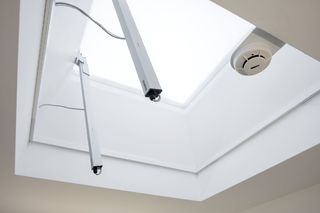

Motor de fuso E 250 NT Motor de fuso em design compacto com área de aplicação grande, montado em um edifício residencial © GEZE GmbH

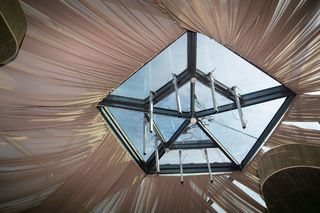

Motor de fuso E 250 NT instalado em edifício de escritórios
O E 250 NT é um motor de fuso compacto com uma grande área de aplicação, como p. ex., aparelho de extração de fumo e calor e ventilação natural para exposição direta em área de fachadas e tetos. Além disso, também pode ser aplicado em janelas de abertura para fora e para dentro com folhas inclináveis, dobráveis e folhas giratórias. © Jürgen Pollak / GEZE GmbH

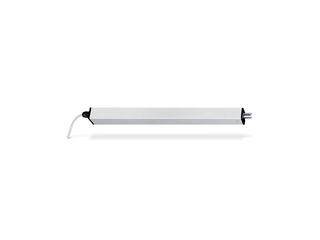

E 250 NT
Motor de fuso para janelas de sótão particularmente pesadas. Ventilação natural, sistema de extração de fumaça e calor (RWA), extrator natural de fumaça e calor (NRWG). Montagem em janelas de madeira, plástico ou metal. Versão robusta e resistente à corrosão com amortecimento da posição final integrado. Caixa de alumínio para os requisitos máximos em termos de design. © GEZE GmbH
Especificações do produto
| E 250 NT | |
| Velocidade de abertura da extração de fumo e calor | 5,7 mm/s, curso 500: 9,5 mm/s |
| Velocidade de abertura ventilação | 5 mm/s |
| Força de compressão (máx.) | 750 N |
| Força de fecho (máx.) | 2000 N |
| Força de pressão | 750 N |
| Força de tração | 750 N |
| Tensão em operação | 24 V ± 25 % |
| Tensão de serviço | 24 V DC |
| Consumo elétrico | 1.3 A |
| Consumo elétrico conforme a área de aplicação | Ventilação (24 V): 0,9 A; sistema de extração de fumo e calor (18 V): 1,0 A Curso 500: Ventilação (24 V): 1,1 A; sistema de extração de fumo e calor (18 V): 1,3 A |
| Consumo de potência | 20 W |
| Tempo de ativação | 30 % |
| Comprimento do cabo de ligação | 2 m |
| Comprimento especial de cabo de ligação | 5 m, 7.5 m |
| Secção transversal mín. do fio | 0.75 mm² |
| Número de condutores | 4 condutores |
| Temperatura de serviço | -5 - 70 °C |
| Tipo de proteção | IP65 |
| Classe de proteção | III |
| Função síncrona | Sim |
| Bloqueio adicional disponível | Sim |
| Tipo de bloqueio adicional | Motor de bloqueio |
| Tipo de redução do curso | Aparelho de ajuste, Definição de fábrica |
| Desconexão da posição final saliente | eletronicamente através de um sensor de movimentos interno |
| Desconexão da posição final recolhida | eletronicamente através de percurso e carga |
| Desligamento de sobrecarga | Sim |
| Abertura completa em 60 seg | sim, até um curso de 500 mm |
| Testado quanto ao extrator natural de calor e fumo | Sim |
| Informação adicional do extrator natural de fumaça e calor | sim, até um curso de 500 mm |
| Quantidade de automatismos de sincronização | 4 |
| Compatível com KNX | Sim |
| Janelas basculantes PARA DENTRO montagem do marco | Sim |
| Janelas basculantes PARA DENTRO montagem da folha | Sim |
| Janelas basculantes PARA FORA montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem da folha | Sim |
| Janelas giratórias PARA FORA montagem do marco | Sim |
| Janelas rebatíveis PARA DENTRO montagem do marco | Sim |
| Janelas rebatíveis PARA DENTRO montagem da folha | Sim |
| Janelas rebatíveis PARA FORA montagem do marco | Sim |
| Janelas de sótão PARA FORA | Sim |
