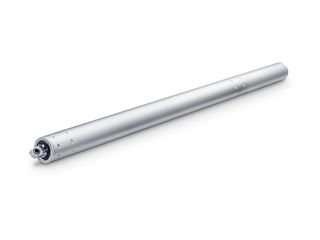

E 1500 S * Automatismo de fuso com elevada velocidade de abertura e fecho
- Grande força de pressão e elevada velocidade de passagem pela porta
- A amplitude de abertura máx. de 1000 mm é alcançada em menos de 60 segundos
- Versão robusta e com resistência à corrosão com amortecimento da posição final integrado
- Estão disponíveis conjuntos de acionamentos Syncro para folhas com uma largura superior a 1200 mm
- Caixa de alumínio para satisfazer as mais elevadas exigências em termos de design
- As consolas abrangentes possibilitam uma montagem versátil em arestas de fecho secundárias ou principais
- Conjunto de motor de janela Syncro sem unidade de controlo externa
- Testado como aparelho de extração natural de fumaça e calor segundo a EN 12101-2
Áreas de aplicação

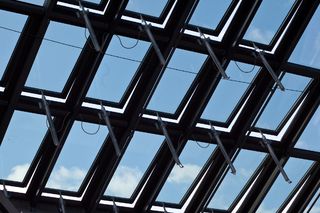

- Janelas pesadas na zona do telhado
- Ventilação natural, sistema de extração de fumaça e calor (RWA), extrator natural de fumaça e calor (NRWG)
- Aplicação no sistema de extração de ar
- Montagem em janelas de madeira, plástico ou janelas metálicas
Especificações do produto
| E 1500 S | |
| Dimensões | 50 x 50 mm |
| Velocidade de abertura da extração de fumo e calor | 16 mm/seg |
| Velocidade de abertura ventilação | 16 mm/s |
| Velocidade de fecho (máx.) | 16 mm/s |
| Força de compressão (máx.) | 1500 N |
| Força de fecho (máx.) | 25000 N |
| Força de pressão | 1500 N |
| Força de tração | 1500 N |
| Tensão em operação | 24 V ± 25 % |
| Tensão de serviço | 24 V DC |
| Consumo elétrico | 4 A |
| Consumo de potência | 72 W |
| Ondulação residual | 20 % |
| Tempo de ativação | 30 % |
| Comprimento do cabo de ligação | 3 m |
| Comprimento especial de cabo de ligação | 5 m, 10 m |
| Secção transversal mín. do fio | 1 mm² |
| Número de condutores | 3 condutores |
| Temperatura de serviço | -5 - 75 °C |
| Tipo de proteção | IP54 |
| Classe de proteção | III |
| Função Syncro | Sim |
| Tipo de bloqueio adicional | Motor de bloqueio |
| Tipo de redução do curso | Definição de fábrica |
| Desconexão da posição final saliente | eletrónica |
| Desconexão da posição final recolhida | eletrónica |
| Desligamento de sobrecarga | Sim |
| Abertura completa em 60 seg | sim, até um curso de 1000 mm |
| Testado quanto ao extrator natural de calor e fumo | Sim |
| Informação adicional do extrator natural de fumaça e calor | sim, até um curso de 1000 mm |
| Quantidade de automatismos de sincronização | 4 |
| Janelas de sótão PARA FORA | Sim |
Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Michael Eckmann / GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
