Automatismos de abertura
E 1500 N * Automatismo de fuso com pequenas dimensões para folhas pesadas na zona da fachada e do telhado
- Dimensões estreitas e uma caixa de alumínio para satisfazer as mais elevadas exigências em termos de design
- Versão robusta e com resistência à corrosão com amortecimento da posição final integrado
- Estão disponíveis conjuntos de acionamentos Syncro para folhas com uma largura superior a 1200 mm
- As consolas abrangentes possibilitam uma montagem versátil em arestas de fecho secundárias ou principais
- Conjunto de motor de janela Syncro sem unidade de controlo externa
Áreas de aplicação
- Elementos pesados das janelas na zona da fachada e do telhado
- Ventilação natural, sistema de extração de fumaça e calor (RWA)
- Janelas com folhas oscilantes, rebatíveis e giratórias que abrem para dentro e para fora, bem como, janelas de sótão
- Aplicação no sistema de entrada e extração de ar
- Montagem em janelas de madeira, plástico ou janelas metálicas

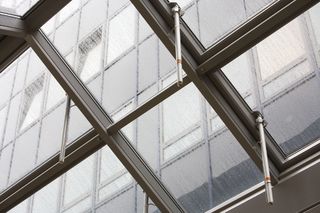

Situações de montagem em objetos de referência e vídeos

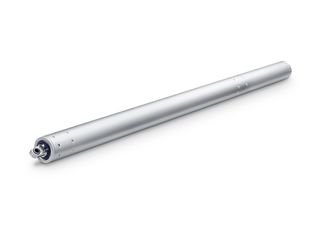

Motor de fuso E 1500
Motor de fuso de pequenas dimensões para folhas pesadas na zona da fachada e do teto. © Nikolaus Grünwald / GEZE GmbH
Especificações do produto
| E 1500 N | |
| Dimensões | 36 x 36 mm |
| Velocidade de abertura da extração de fumo e calor | 4 mm/s |
| Velocidade de abertura ventilação | 4 mm/s |
| Velocidade de fecho (máx.) | 4 mm/s |
| Força de fecho (máx.) | 5000 N |
| Força de pressão | 1600 N |
| Força de tração | 1600 N |
| Tensão em operação | 24 V (+25 % até -20 %) |
| Tensão de serviço | 24 V DC |
| Consumo elétrico | 1.2 A |
| Consumo de potência | 29 W |
| Ondulação residual | 20 % |
| Tempo de ativação | 30 % |
| Comprimento do cabo de ligação | 2.5 m |
| Comprimento especial de cabo de ligação | 5 m, 10 m |
| Secção transversal mín. do fio | 1 mm² |
| Número de condutores | 3 condutores |
| Temperatura de serviço | -5 - 75 °C |
| Tipo e grau de proteçao | IP65 |
| Classe de proteção | III |
| Função Syncro | Sim |
| Tipo de bloqueio adicional | Motor de bloqueio |
| Tipo de redução do curso | Definição de fábrica |
| Desconexão da posição final saliente | eletrónica |
| Desconexão da posição final recolhida | eletrónica |
| Desligamento de sobrecarga | Sim |
| Abertura completa em 60 seg | sim, até um curso de 300 mm |
| Quantidade de automatismos de sincronização | 4 |
| Janelas basculantes PARA DENTRO montagem do marco | Sim |
| Janelas basculantes PARA DENTRO montagem da folha | Sim |
| Janelas basculantes PARA FORA montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem da folha | Sim |
| Janelas giratórias PARA FORA montagem do marco | Sim |
| Janelas rebatíveis PARA DENTRO montagem do marco | Sim |
| Janelas rebatíveis PARA DENTRO montagem da folha | Sim |
| Janelas rebatíveis PARA FORA montagem do marco | Sim |
| Janelas de sótão PARA FORA | Sim |
Transferências
E 1500 N
LABELLING OBLIGATION:
© GEZE GmbH
Motor de fuso E 1500
LABELLING OBLIGATION:
© Nikolaus Grünwald / GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
