TZ 320 SN AP * Central de porta para controlar portas de emergência com botão de chave e fonte de alimentação
- Uma tampa de impacto de comando nivelado possibilita, em situações de pânico, um acionamento rápido e seguro da tecla de emergência iluminada
- Terminais de ligação coloridos facilitam a ligação elétrica
- Três entradas livremente parametrizáveis e duas saídas livremente parametrizáveis oferecem inúmeras possibilidades para componentes adicionais
- O número de entradas e saídas pode ser aumentado com a ajuda do módulo de interface IO 420 ou da caixa de terminais KL 220
- A fonte de alimentação integrada oferece flexibilidade adicional
- O botão de chave integrado possibilita uma passagem autorizada pela porta de saída de emergência
Áreas de aplicação
- Proteção conforme EltVTR de uma porta de saída de emergência contra uma passagem não autorizada
- Aplicável em portas de uma ou duas folhas
- A conectividade é possibilitada pelo bus, por ex. controlo de comportas, encaminhamento de alarmes, ligação ao sistema técnico de gestão de edifícios
- Combinável com fechaduras do motor e acionamentos de portas batentes
- Execução de uma porta de emergência bidirecional
- A montagem à superfície possibilita uma montagem posterior numa porta a baixo custo

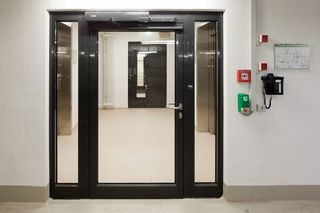

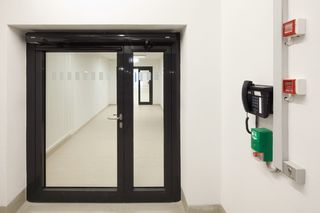

Situações de montagem em objetos de referência e vídeos
Especificações do produto
TZ 320 SN AP | |
Largura | 77 mm |
Altura | 197 mm |
Profundidade | 88 mm |
Tipo de montagem | Montagem à superfície |
Temperatura de serviço | -10 - 55 °C |
Tipo de proteção | IP30 |
Tensão de serviço | 24 V DC |
Consumo elétrico | 100 mA |
Tensão de alimentação | 230 V |
Alimentação de corrente para consumidores externos (24 V CC) | 650 mA |
Capacidade de contacto | 30 V / 1 A |
Contacto de sabotagem | Sim |
Número de entradas | 3 Stk. |
Número de saídas | 2 Stk. |
Tecla de emergência | Sim |
Indicação ótica | sim |
Volume | 75 db |
Tipo de canhão da fechadura | Semicilindro Euro |
Com cabo plano | Sim |
Parametrização | Terminal de serviço ST 220 |
Cumpre a diretiva relativa aos bloqueios elétricos de portas em saídas de emergência | Sim |
Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
