TZ 320 S AP * Central de porta para controlar portas de emergência com botão de chave
- Uma tampa de impacto de comando nivelado possibilita, em situações de pânico, um acionamento rápido e seguro da tecla de emergência iluminada
- Terminais de ligação coloridos facilitam a ligação elétrica
- Três entradas livremente parametrizáveis e duas saídas livremente parametrizáveis oferecem inúmeras possibilidades para componentes adicionais
- O número de entradas e saídas pode ser aumentado com a ajuda do módulo de interface IO 420 ou da caixa de terminais KL 220
- O botão de chave integrado possibilita uma passagem autorizada pela porta de saída de emergência
Áreas de aplicação
- Proteção conforme EltVTR de uma porta de saída de emergência contra uma passagem não autorizada
- Aplicável em portas de uma ou duas folhas
- A conectividade é possibilitada pelo bus, por ex. controlo de comportas, encaminhamento de alarmes, ligação ao sistema técnico de gestão de edifícios
- Combinável com fechaduras do motor e acionamentos de portas batentes
- Execução de uma porta de emergência bidirecional
- A montagem à superfície possibilita uma montagem posterior numa porta a baixo custo
Situações de montagem em objetos de referência e vídeos

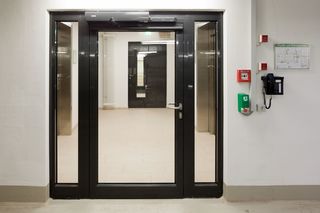

Automatismo para porta batente TSA 160 NT F-IS, GC334 régua de sensores e central de porta RWS TZ320 SN AP
Automatismo de porta batente electro-hidráulico para portas de proteção contra fogo e fumaça de duas folhas com regulação da sequência integrada de fecho na residência sénior Augustinum, Estugarda. © Dirk Wilhelmy / GEZE GmbH

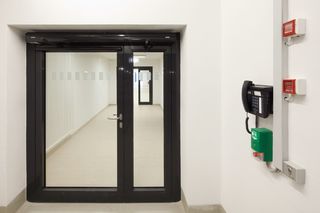

TZ 320 comando da porta de emergência no Olgahospital
Utilização do comando da porta de emergência TZ 320 no Olgahospital, Estugarda. © Jürgen Pollak / GEZE GmbH
Especificações do produto
| TZ 320 S AP | |
| Largura | 77 mm |
| Altura | 197 mm |
| Profundidade | 88 mm |
| Tipo de montagem | Montagem à superfície |
| Temperatura de serviço | -10 - 55 °C |
| Tipo de proteção | IP30 |
| Tensão de serviço | 24 V DC |
| Consumo elétrico | 100 mA |
| Tensão de alimentação | 24 V DC |
| Capacidade de contacto | 30 V / 1 A |
| Contacto de sabotagem | Sim |
| Número de entradas | 3 Stk. |
| Número de saídas | 2 Stk. |
| Tecla de emergência | Sim |
| Indicação ótica | sim |
| Volume | 75 db |
| Tipo de canhão da fechadura | Semicilindro Euro |
| Com cabo plano | Sim |
| Parametrização | Terminal de serviço ST 220 |
| Cumpre a diretiva relativa aos bloqueios elétricos de portas em saídas de emergência | Sim |
Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
