Centrais de portas interligáveis – Série TZ 320

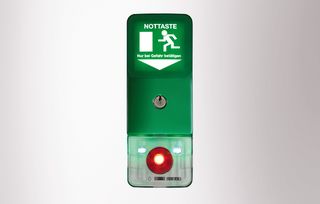

TZ 320 BS AP Central de porta para comando de portas da saída de emergência com sinalização de saída de emergência iluminada e botão de chave
- Uma tampa de impacto de comando nivelado possibilita, em situações de pânico, um acionamento rápido e seguro da tecla de emergência iluminada
- Terminais de ligação coloridos facilitam a ligação elétrica
- Três entradas livremente parametrizáveis e duas saídas livremente parametrizáveis oferecem inúmeras possibilidades para componentes adicionais
- O número de entradas e saídas pode ser aumentado com a ajuda do módulo de interface IO 420 ou da caixa de terminais KL 220
- A sinalização de saída de emergência iluminada melhora a visibilidade
- O botão de chave integrado possibilita uma passagem autorizada pela porta de saída de emergência
Central de porta para comando de portas da saída de emergência com sinalização de saída de emergência iluminada e botão de chave
Áreas de aplicação
- Proteção conforme EltVTR de uma porta de saída de emergência contra uma passagem não autorizada
- Aplicável em portas de uma ou duas folhas
- A conectividade é possibilitada pelo bus, por ex. controlo de comportas, encaminhamento de alarmes, ligação ao sistema técnico de gestão de edifícios
- Combinável com fechaduras do motor e acionamentos de portas batentes
- Execução de uma porta de emergência bidirecional
- A montagem à superfície possibilita uma montagem posterior numa porta a baixo custo

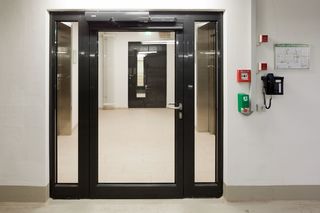

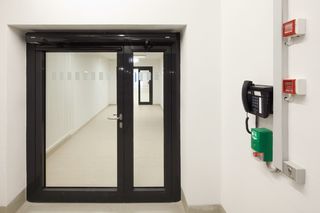

Situações de montagem em objetos de referência e vídeos
Especificações do produto
TZ 320 BS AP | |
Largura | 77 mm |
Altura | 197 mm |
Profundidade | 88 mm |
Tipo de montagem | Montagem à superfície |
Temperatura de serviço | -10 - 55 °C |
Tipo de proteção | IP30 |
Tensão de serviço | 24 V DC |
Consumo elétrico | 130 mA |
Iluminado | Sim |
Tensão de alimentação | 24 V DC |
Alimentação de corrente para consumidores externos (24 V CC) | 650 mA |
Capacidade de contacto | 30 V / 1 A |
Contacto de sabotagem | Sim |
Número de entradas | 3 Stk. |
Número de saídas | 2 Stk. |
Tecla de emergência | Sim |
Indicação ótica | sim |
Volume | 75 db |
Tipo de canhão da fechadura | Semicilindro Euro |
Com cabo plano | Sim |
Parametrização | Terminal de serviço ST 220 |
Cumpre a diretiva relativa aos bloqueios elétricos de portas em saídas de emergência | Sim |
