TS 5000 ISM com função free swing

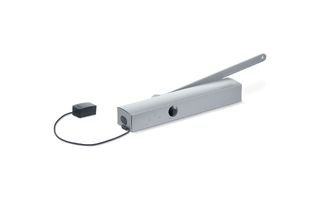

Corpo de fecho TS 5000 E Hy 3-6 * Elemento base com alavanca de movimento livre para mola de calha deslizante EN 3-6 com função Free Swing elétrica e alavanca de movimento livre
- Força de fecho ajustável progressiva na frente do EN3-6
- A indicação da força de fecho proporciona o ajuste correto
- Velocidade de fecho ajustável pelo lado através da válvula
- Batente ajustável pelo lado através da válvula
- Função Free Swing elétrica
- Possibilidade de utilização de contacto de fecho da porta para portas que abrem para a esquerda e para a direita
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto à direita e à esquerda
- Portas de encosto até larguras da folha de 1400 mm
- Montagem da folha da porta lado da dobradiça
- Sistemas de imobilização com imobilizador integrado com movimento livre
- Acessos sem barreiras conforme a DIN 18040
Especificações do produto
| Corpo de fecho TS 5000 E Hy 3-6 | |
| Largura da folha (máx.) | 1400 mm |
| Tipo de montagem | Montagem da folha da porta lado da dobradiça |
| Ângulo de abertura (máx.) | 180 ° |
| Mesma versão DIN-L e DIN-R | Sim |
| Tensão de entrada | 24 V CC |
| Consumo elétrico | 1 W |
| Tempo de ativação | 100 % |
| Ondulação residual | 20 % |
| Tipo de proteção | IP20 |
| Conformidade com as normas | EN 1154:1996/A1:2002/AC:2006, EN 1155 |
| Adequação portas corta-fogo | Sim |
| Comprimento | 327 mm |
| Largura | 46 mm |
| Altura | 60 mm |
| Área de movimento livre | 85 ° - 160 ° |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Não |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Válvula de segurança contra sobrecarga | Sim |
| Válvulas termo-estabilizadas | Sim |
| Imobilização | Elétrico, para função Free Swing |
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
