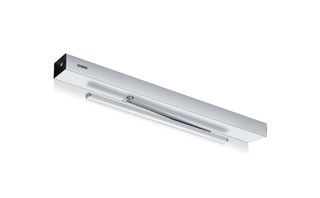

Slimdrive EMD-F Acionamento electromecânico de porta batente para portas de proteção contra fogo e fumaça de uma folha

Slimdrive EMD-F
  • Força de fecho progressivamente ajustável de EN 4-6
  • A velocidade de abertura e fecho pode ser adaptada individualmente
  • Batente mecânico na operação sem corrente e batente elétrico no modo de regulação, que acelera a porta antes da posição fechada
  • A função Low-Energy abre e fecha a porta com velocidade reduzida e cumpre, assim, os mais rigorosos requisitos em termos de segurança
  • Servofunção para o apoio motorizado na abertura manual da porta
  • A deteção de obstáculos deteta um obstáculo por contacto e interrompe o processo de abertura ou fecho
Mostrar mais
  • A inversão automática deteta um obstáculo e regressa à posição de abertura
  • A função puxador ativa o modo automático do automatismo depois de se pressionar ligeiramente a folha da porta com a mão

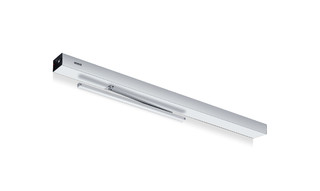

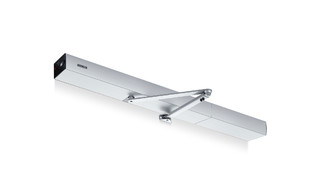

  • O acionamento pode ser usado com guia de roletes ou com tirante
  • Central do interruptor de fumaça conetável, cujo sinal fecha automaticamente a porta em caso de incêndio
  • Entradas e saídas livremente parametrizáveis para diferentes funções
  • Conectável e integrável na automação de edifícios através de padrão aberto (BACnet)
Contacte-nos

Acionamento electromecânico de porta batente para portas de proteção contra fogo e fumaça de uma folha

Áreas de aplicação

  • Portas de proteção contra fogo e fumaça
  • Sistema de imobilização com imobilizador integrado - devem ser respeitados os requisitos específicos do país
  • Portas de encosto de uma folha à direita e à esquerda
  • Portas de encosto até larguras da folha da porta de 1400 mm ou 230 kg de peso
  • Portas interiores e portas exteriores de passagem frequente
  • Montagem da folha da porta e montagem de topo

Especificações do produto

Slimdrive EMD-F
Peso da folha (máx.) 1 folha 230 kg
Largura da folha (mín./ máx.) 750 mm - 1400 mm
Profundidade da ombreira (máx.) 400 mm
Sobreposição da porta (máx.) 30 mm
Tipo de automatismo Eletromecânico
Ângulo de abertura (máx.) 130 °
porta que abre para a esquerda Sim
porta que abre para a direita Sim
Montagem de topo no lado contrário da dobradiça com tirante Sim
Montagem de topo no lado contrário da dobradiça com guia de roletes Sim
Montagem de topo no lado da dobradiça com guia de roletes Sim
Montagem da folha da porta no lado contrário da dobradiça com guia de roletes Não
Montagem da folha da porta no lado da dobradiça com guia de roletes Sim
Montagem da folha da porta no lado da dobradiça com tirante Não
Batente mecânico Sim
Batente elétrico Sim
Separação da rede elétrica Interruptor geral no automatismo
Retardamento da ativação (máx.) 20 s
Tensão de serviço 230 V
Potência nominal 230 W
Alimentação de corrente para consumidores externos (24 V CC) 1000 mA
Temperatura de serviço -15 - 50 °C
Humidade do ar não condensante (máx.) 95 %
Tipo de proteção IP20
Modo de operação Automático, Permanentemente aberto, Noturno, Desligado, Fecho qee abre de dentro para fora
Função automática Sim
Função Low-Energy Sim
Função servo Sim
Deteção de obstáculos Sim
Inversão automática Sim
Push & Go regulável
Comando Interruptor de programa integrado no acionamento, Interruptor de programa DPS, Interruptor de programa mecânico
Parametrização Terminal de serviço ST 220, Interruptor de programa DPS, GEZEconnects (PC + Bluetooth)
Conformidade com as normas DIN 18263-4, DIN 18650, EN 16005
Adequação portas corta-fogo Sim
