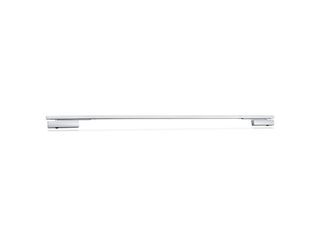

TS 5000 E-ISM/S * Sistema de mola de calha deslizante para portas de duas folhas com regulação de sequência de fecho integrada e imobilização elétrica na folha passiva, para aplicação com íman de fixação na folha principal
- Sistema com duas molas de porta TS 5000 e calha deslizante E-ISM/S com imobilização na folha passiva
- Força de fecho progressivamente ajustável EN2-6
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- Imobilização elétrica na calha deslizante da folha passiva, área de imobilização 80°-130°
- A imobilização da folha principal é efetuada mediante íman de fixação da porta ou contacto de fecho da porta free swing
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto esquerdas e direitas de duas folhas
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha
- Permite a divisão simétrica e assimétrica da porta
- Montagem da folha da porta lado da dobradiça
- Sistemas de abertura fixa com imobilização integrada na folha passiva
Especificações do produto
TS 5000 E-ISM/S | |
Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
Largura da folha (máx.) | 1400 mm |
Tipo de montagem | Montagem da folha da porta lado da dobradiça |
Ângulo de abertura (máx.) | 180 ° |
Tensão de entrada | 24 V DC |
Distância mínima da dobradiça | 1300 mm |
Largura mínima da folha passiva | 400 mm |
Adequação portas corta-fogo | Sim |
Força de fecho regulável | Sim, progressiva |
Velocidade de fecho regulável | Sim |
Batente final regulável | Sim, através da válvula |
Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
Posição do ajuste da força de fecho | Frente |
Indicação ótica da força de fecho | Sim |
Imobilização | Elétrico |
Imobilização na folha principal/passiva | Não / Sim |
Área de imobilização | 80 ° - 130 ° |
Regulação de sequência de fecho integrada | Sim |
