TS 5000 E-ISM

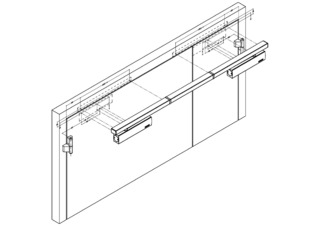

TS 5000 E-ISM/G * Sistema de contacto de fecho superior da porta com calha deslizante para portas de duas folhas com regulação da sequência integrada de fecho e imobilização elétrica na folha principal
- Sistema com dois contactos de fecho da porta TS 5000 e calha deslizante E-ISM/G com imobilização na folha principal
- Força de fecho progressivamente ajustável de EN2-6
- Tensão de serviço 24 V CC
- Para utilização em portas que abrem para a direita e para a esquerda sem conversão
- Imobilização elétrica na calha deslizante da folha principal, área de imobilização 80°–130°
- A imobilização da folha passiva pode ser efetuada mediante íman de fixação da porta
- A regulação da sequência de fecho mantém a folha principal na posição de espera até a folha passiva estar fechada
- Batente hidráulico, que acelera a porta pouco antes do sistema fechado
- A velocidade de fecho pode ser adaptada individualmente
- Amortecimento da abertura integrado, trava portas abertas subitamente
- Indicação ótica da força de fecho para controlar facilmente o ajuste
- Todas as funções ajustáveis pela frente
Sistema de contacto de fecho superior da porta com calha deslizante para portas de duas folhas com regulação da sequência integrada de fecho e imobilização elétrica na folha principal
Áreas de aplicação
- Portas de proteção contra fogo e fumaça
- Portas de encosto esquerdas e direitas de duas folhas
- Permite a divisão simétrica e assimétrica da porta
- Portas de encosto até 2.800 mm de distância da dobradiça e 1.400 mm de largura de folha
- Distância mínima da dobradiça de 1.300 mm, largura mínima da folha passiva 400 mm
- Montagem da folha da porta lado da dobradiça
- Sistemas de abertura fixa com imobilização integrada na folha passiva
Especificações do produto
| TS 5000 E-ISM/G | |
| Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm | 1400 mm |
| Largura da folha (máx.) | 1400 mm |
| Tipo de montagem | Montagem da folha da porta lado da dobradiça |
| Ângulo de abertura (máx.) | 180 ° |
| Tensão de entrada | 24 V CC |
| Distância mínima da dobradiça | 1300 mm |
| Largura mínima da folha passiva | 400 mm |
| Adequação portas corta-fogo | Sim |
| Força de fecho regulável | Sim, progressiva |
| Velocidade de fecho regulável | Sim |
| Batente final regulável | Sim, através da válvula |
| Amortecimento de abertura integrado | Sim, hidraulicamente ajustável |
| Posição do ajuste da força de fecho | Frente |
| Indicação ótica da força de fecho | Sim |
| Imobilização | Elétrico |
| Imobilização na folha principal/passiva | Sim / Não |
| Área de imobilização | 80 ° - 130 ° |
| Regulação de sequência de fecho integrada | Sim |
Transferências
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
